Crankcase Ventilation Hoses/Pipes Replacement
Crankcase Ventilation Hoses/Pipes ReplacementRemoval Procedure

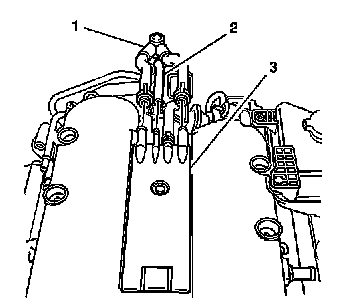

1. Disconnect the following from the engine vent adapter (3):
^ The crankcase ventilation fresh air hoses (1)
^ The crankcase ventilation dirty air hose (2)
2. Disconnect the crankcase ventilation dirty air hose retainer (2) from the fuel pipe.
3. Disconnect the following from the crankcase vent housing (4):
^ The crankcase ventilation fresh air hose (2)
^ The crankcase ventilation dirty air hose (3)
Installation Procedure
1. Connect the following to the crankcase vent housing (4):
^ The crankcase ventilation fresh air hose (2)
^ The crankcase ventilation dirty air hose (3)
2. Connect the crankcase ventilation dirty air hose retainer (2) to the fuel pipe.
3. Connect the following to the engine vent adapter (3):
^ The crankcase ventilation fresh air hoses (1)
^ The crankcase ventilation dirty air hose (2)
