Engine Control Module




Component ID: 174
Component : MODULE-POWERTRAIN CONTROL

Connector:
Name : MODULE-POWERTRAIN CONTROL
Color : BLACK
# of pins : 90
Qualifier : (1.6L)




Pin Description Circuit
1 FUSED B(+) A931 18GY/WT
2 - -
3 - -
4 - -
5 A/C CLUTCH CONTROL C28 20DB/OR
6 PCI BUS D25 20VT/YL
7 APPS NO. 2 SIGNAL K29 20DB/DG
8 A/C SELECT C18 18BR/WT
9 IAT GROUND K916 20RD
10 VSS GROUND K975 20BR/OR
11 MAP GROUND K901 20DB/VT
12 APPS NO. 1 5 VOLT SUPPLY K852 20DG/LG
13 APPS NO. 2 5 VOLT SUPPLY K854 20DG/PK
14 TP 5 VOLT SUPPLY F855 20PK/YL
15 - -
16 MAP SIGNAL K1 20DG/RD
17 ECT SIGNAL K2 20TN/BK
18 O2 1/1 SIGNAL K41 20BK/DG
19 APPS NO. 1 RETURN K167 20BR/YL
20 KS SIGNAL K42 20DB/LG
21 CKP SIGNAL K24 20GY/BK
22 APPS NO. 2 RETURN K400 20BR/DG
23 TP GROUND K922 20DB/OR
24 O2 1/1 GROUND K902 20BR/DG
25 CKP GROUND K925 20BR/WT
26 KS RETURN K942 20BK/VT
27 - -
28 GROUND Z914 18BK/TN
29 GROUND Z914 18BK/TN
30 COIL CONTROL NO. 2 K17 18DB/TN
31 ETC MOTOR (+) K124 20VT/OR
32 ETC MOTOR (-) K126 20WT
33 ECT GROUND K915 20BK/LB
34 ASD RELAY CONTROL K334 20DB/YL
35 STARTER RELAY CONTROL T752 20TN
36 LOW SPEED RAD FAN CONTROL N201 20YL/RD
37 - -
38 - -
39 P/S SWITCH SIGNAL K66 20DB/OR
40 - -
41 SCI RECEIVE (PCM) D123 20LG
42 CMP GROUND K944 20BR/GY
43 CMP 5 VOLT SUPPLY K844 20GY/PK
44 CKP 5 VOLT SUPPLY K853 20OR
45 VSS 5V SUPPLY K875 20OR/PK
46 TP SENSOR NO. 1 SIGNAL K22 20OR/DB
47 O2 1/2 SIGNAL K141 20TN/WT
48 - -
49 CMP SIGNAL K44 20TN/YL
50 ENGINE OIL PRESSURE SIGNAL G6 20GY
51 - -
52 - -
53 O2 1/2 GROUND K904 20DB/DG
54 INJECTOR CONTROL NO. 1 K11 18WT/DB
55 EVAP PURGE SOL CONTROL K52 20PK/BK
56 - -
57 - -
58 - -
59 GROUND Z914 18BK/TN
60 COIL CONTROL NO. 1 K19 18BK/GY
61 IGNITION SWITCH OUTPUT (RUN-START) F20 18DB/WT
62 - -
63 - -
64 - -
65 HIGH SPEED RAD FAN CONTROL N112 20DB/PK
66 FUEL PUMP CONTROL K31 20BR
67 - -
68 PRIMARY BRAKE SWITCH SIGNAL L53 20WT/TN
69 CLUTCH UPSTOP SWITCH SIGNAL T26 20LG/BK
70 CLUTCH INTERLOCK SWITCH STATUS T12 20YL/RD
71 SECONDARY BRAKE SWITCH SIGNAL B15 20WT/PK
72 IAT SIGNAL K69 20BK/RD
73 SCI TRANSMIT (PCM) D223 20PK
74 APPS NO. 1 SIGNAL K23 20BK/LG
75 MAP 5 VOLT SUPPLY K811 18VT/WT
76 - -
77 TP SENSOR NO. 2 SIGNAL K122 20DB/GY
78 - -
79 VEHICLE SPEED SIGNAL K75 20WT/OR
80 - -
81 O2 1/1 HEATER CONTROL K99 18OR/RD
82 INJECTOR CONTROL NO. 2 K12 18TN
83 INJECTOR CONTROL NO. 3 K13 18YL/WT
84 INJECTOR CONTROL NO. 4 K14 18LB/BR
85 O2 1/2 HEATER CONTROL K299 18BR/VT
86 - -
87 - -
88 ASD RELAY OUTPUT K342 18DG/OR
89 - -
90 GROUND Z914 18BK/TN

Component Location - 1




Component Location - 21




Component Location - 25




Component Location - 26




Component Location - 23




Component Location - 24






Connector:
Name : MODULE-POWERTRAIN CONTROL C1
Color : BLACK/BLACK
# of pins : 38
Qualifier : (NGC)




Pin Description Circuit
1 - -
2 - -
3 - -
4 - -
5 - -
6 - -
7 - -
8 - -
9 GROUND Z130 16BK/BR
10 A/C HIGH PRESSURE SIGNAL C221 20LB/OR
11 IGNITION SWITCH OUTPUT (RUN-START) F20 20PK/WT
12 FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START) F901 20PK
13 VEHICLE SPEED SIGNAL K75 20DB/OR
14 - -
15 TIP SOL CONTROL K550 18BR/LB
16 - -
17 SURGE SOL CONTROL K150 18BR/LG
18 GROUND Z131 16BK/DG
19 - -
20 ENGINE OIL PRESSURE SIGNAL G6 20VT/GY
21 - -
22 - -
23 TIP SIGNAL K153 20DB/LG
24 GEN SENSE A804 16RD/GY
25 - -
26 - -
27 5 VOLT SUPPLY F856 20YL/PK
28 WASTEGATE SOL CONTROL K137 18DB/GY
29 FUSED B(+) A931 18BR/WT
30 FUSED IGNITION SWITCH OUTPUT (START) F962 20PK/LB
31 - -
32 - -
33 - -
34 CAN C BUS (+) D65 20WT/LG
35 CAN C BUS (-) D64 20WT/LB
36 - -
37 - -
38 - -

Component Location - 1




Component Location - 21




Component Location - 25




Component Location - 26




Component Location - 23




Component Location - 24






Connector:
Name : MODULE-POWERTRAIN CONTROL C2
Color : BLACK/ORANGE
# of pins : 38
Qualifier : (NGC)




Pin Description Circuit
1 - -
2 - -
3 - -
4 - -
5 - -
6 - -
7 - -
8 - -
9 COIL CONTROL NO. 2 K17 18DB/TN
10 COIL CONTROL NO. 1 K19 18BK/GY
11 INJECTOR CONTROL NO. 4 K14 18LB/BR
12 INJECTOR CONTROL NO. 3 K13 18YL/WT
13 INJECTOR CONTROL NO. 2 K12 18TN
14 INJECTOR CONTROL NO. 1 K11 18WT/DB
15 - -
16 - -
17 O2 1/2 HEATER CONTROL K299 18BR/VT
18 O2 1/1 HEATER CONTROL K99 18BR/OR
19 GEN FIELD CONTROL K20 18DG
19 GEN FIELD CONTROL K20 18BK
19 GEN FIELD CONTROL K20 20DG
20 ECT SIGNAL K2 20TN/BK
21 TP SIGNAL K22 20OR/DB
22 - -
23 MAP SIGNAL K1 20DG/RD
24 KS RETURN K942 20BK/VT
25 KS SIGNAL K42 20DB/LG
26 - -
27 SENSOR GROUND K900 20DB/DG
27 SENSOR GROUND K900 18BK/LB
28 IAC RETURN K961 18BR/VT
29 5 VOLT SUPPLY F855 20OR
30 IAT SIGNAL K21 20BK/RD
31 O2 1/1 SIGNAL K41 20BK/DG
32 O2 RETURN K902 18DB/DG
33 O2 1/2 SIGNAL K141 20TN/WT
34 CMP SIGNAL K44 20TN/YL
35 CKP SIGNAL K24 20GY/BK
36 - -
37 - -
38 IAC MOTOR CONTROL K61 18VT/GY

Component Location - 1




Component Location - 21




Component Location - 25




Component Location - 26




Component Location - 23




Component Location - 24






Connector:
Name : MODULE-POWERTRAIN CONTROL C3
Color : BLACK/NATURAL
# of pins : 38
Qualifier : (NGC)




Pin Description Circuit
1 - -
2 - -
3 ASD RELAY CONTROL K334 20BR
4 - -
5 S/C VENT CONTROL V35 20VT/OR
6 - -
7 S/C SUPPLY V32 20VT/YL
8 NVLD SOLENOID CONTROL K106 18VT/LB
9 - -
10 - -
11 A/C CLUTCH CONTROL C28 20DB/LG
12 S/C VACUUM CONTROL V36 20VT/YL
13 - -
14 - -
15 - -
16 - -
17 SENSOR GROUND 1 K914 20BR/WT
17 SENSOR GROUND 1 K914 20BK/LB
18 - -
19 ASD RELAY OUTPUT K342 16BR/WT
20 EVAP PURGE SOL CONTROL K52 20WT/TN
21 CLUTCH INTERLOCK SWITCH SIGNAL T141 20YL/OR
22 - -
23 BRAKE LAMP SWITCH SIGNAL B15 20DG/WT
24 - -
25 - -
26 AUTOSTICK DOWNSHIFT SWITCH SIGNAL T44 20YL/DG
27 AUTOSTICK UPSHIFT SWITCH SIGNAL T5 20DG/YL
28 ASD RELAY OUTPUT K342 16BR/WT
29 EVAP PURGE RETURN K70 20DB/BR
30 P/S SWITCH SIGNAL K66 20DB/WT
31 - -
32 - -
33 - -
34 S/C SWITCH NO. 1 SIGNAL V71 20VT/OR
35 NVLD SWITCH SIGNAL K107 18VT/WT
36 - -
37 FUEL PUMP CONTROL K31 20BR
38 STARTER RELAY CONTROL T752 16DG/OR

Component Location - 1




Component Location - 21




Component Location - 25




Component Location - 26




Component Location - 23




Component Location - 24






Connector:

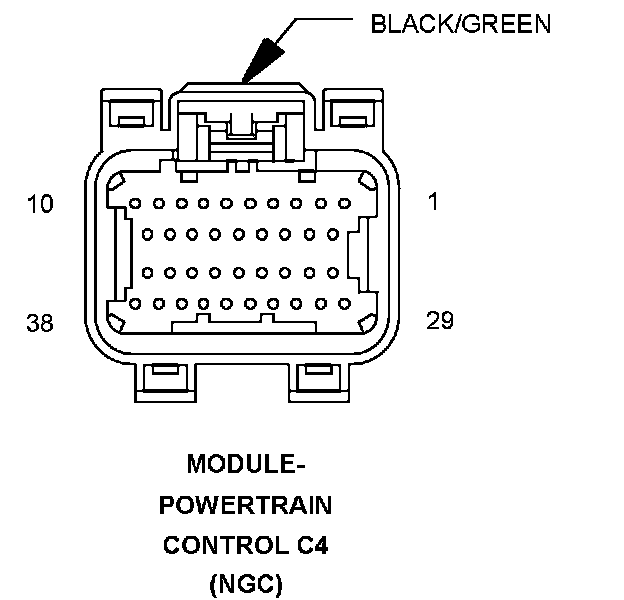

Name : MODULE-POWERTRAIN CONTROL C4
Color : BLACK/GREEN
# of pins : 38
Qualifier : (NGC)




Pin Description Circuit
1 OD SOLENOID CONTROL T60 18BR
2 UD SOLENOID CONTROL T59 18PK
2 UD SOLENOID CONTROL T59 18PK/BK
3 - -
4 - -
5 - -
6 2-4 SOLENOID CONTROL T19 18WT
7 - -
8 - -
9 - -
10 L/R SOLENOID CONTROL T20 18LB
11 PRESSURE CONTROL SOLENOID CONTROL T118 18DG/WT
12 GROUND Z133 16BK/YL
13 GROUND Z132 16BK/YL
14 GROUND Z132 16BK/RD
15 TRS T1 SENSE T1 18LG/BK
16 TRS T3 SENSE T3 18VT
17 - -
18 TRANSMISSION CONTROL T15 20LG
19 TRANSMISSION CONTROL OUTPUT T16 16RD
20 - -
21 - -
22 OD PRESSURE SWITCH SENSE T9 18OR/BK
23 - -
24 - -
25 - -
26 - -
27 TRS T41 SENSE T41 18BK/WT
28 TRANSMISSION CONTROL OUTPUT T16 16RD
29 L/R PRESSURE SWITCH SENSE T50 18DG
30 2-4 PRESSURE SWITCH SENSE T47 18YL/BK
31 LINE PRESSURE SENSOR SIGNAL T38 18YL/BR
32 OUTPUT SPEED SENSOR SIGNAL T14 20LG/WT
33 INPUT SPEED SENSOR SIGNAL T52 20RD/BK
34 SPEED SENSOR GROUND T13 20DB/BK
35 TRANSMISSION TEMPERATURE SENSOR SIGNAL T54 18VT/PK
36 - -
37 TRS T42 SENSE T42 18VT/WT
38 TRANSMISSION CONTROL OUTPUT T16 18YL/OR

Component Location - 1




Component Location - 21




Component Location - 25




Component Location - 26




Component Location - 23




Component Location - 24
