Connector Views
>>
Courtesy Lamp
>>
System Diagram
System Diagram

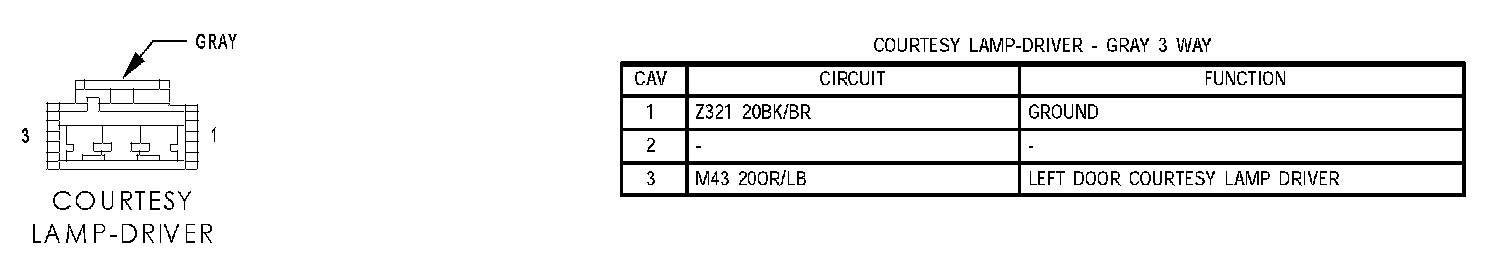

Courtesy Lamp-Driver:
Courtesy Lamp-Passenger:

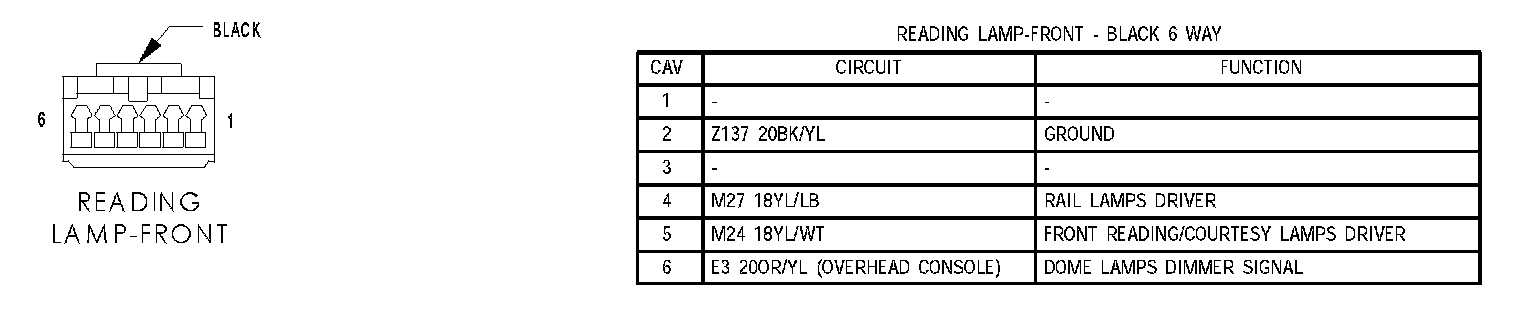

Reading Lamp Front:
Reading/Courtesy Lamp Left Module:

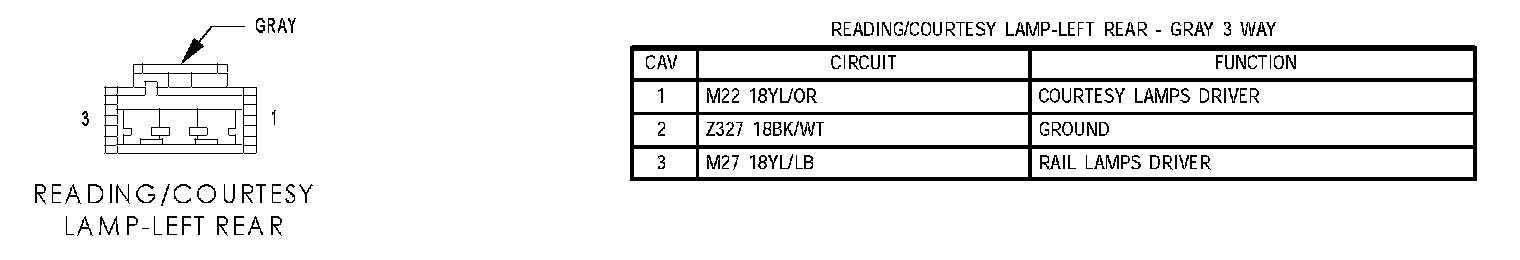

Reading/Courtesy Lamp Left Rear:
Reading/Courtesy Lamp Right Middle:

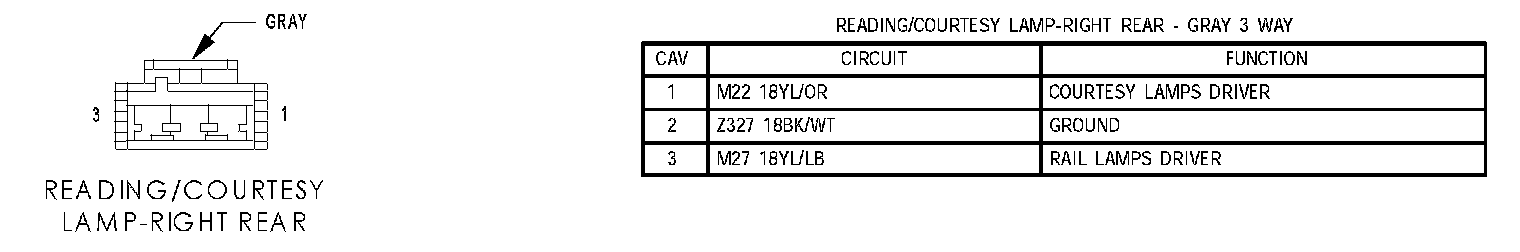

Reading/Courtesy Lamp Right Rear:
