Engine Views

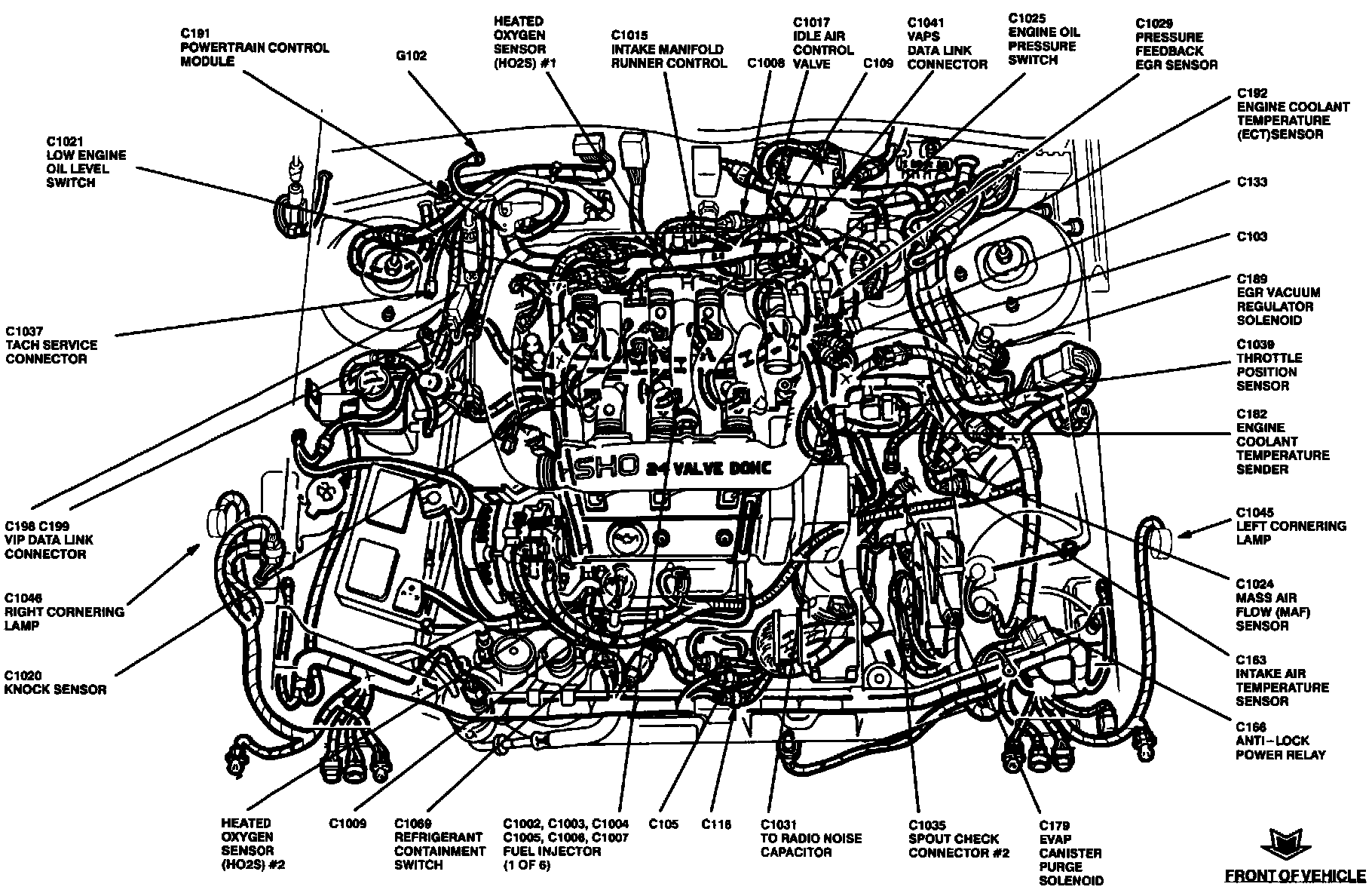

Engine View:
ANTI-LOCK POWER RELAY
ENGINE COOLANT TEMPERATURE SENDER
ENGINE COOLANT TEMPERATURE SENSOR
ENGINE OIL PRESSURE SWITCH
EVAPORATIVE CANISTER PURGE SOLENOID
EGR VACUUM REGULATOR SOLENOID
FUEL INJECTOR
HEATED OXYGEN SENSOR #1
HEATED OXYGEN SENSOR #2
IDLE AIR CONTROL VALVE
INTAKE AIR TEMPERATURE SENSOR
INTAKE MANIFOLD RUNNER CONTROL
KNOCK SENSOR
LEFT CORNERING LAMP
LOW ENGINE OIL LEVEL SWITCH
MASS AIR FLOW SENSOR
POWERTRAIN CONTROL MODULE
PRESSURE FEEDBACK EGR SENSOR
RADIO NOISE CAPACITOR
REFRIGERANT CONTAINMENT SWITCH
RIGHT CORNERING LAMP
SPARK OUTPUT CHECK CONNECTOR #2
TACH SERVICE CONNECTOR
THROTTLE POSITION SENSOR
VARIABLE ASSIST POWER STEERING DATA LINK CONNECTOR
VIP DATA LINK CONNECTOR
Engine View:
ANTI-LOCK BRAKE CONTROL MODULE
ANTI-LOCK BRAKE DIODE
ANTI-LOCK BRAKE FLUID LEVEL SWITCH
ANTI-LOCK BRAKE SYSTEM DATA LINK CONNECTOR
ANTI-LOCK MOTOR RELAY
BACKUP LAMP SWITCH
BAROMETRIC ABSOLUTE PRESSURE SENSOR
CAMSHAFT POSITION SENSOR
CRANKSHAFT POSITION SENSOR
GENERATOR/VOLTAGE REGULATOR
HYDRAULIC PUMP MOTOR
IGNITION COIL
IGNITION CONTROL MODULE
LEFT FRONT BRAKE SENSOR
POWER STEERING PRESSURE SWITCH
RADIATOR COOLANT SENSOR
RIGHT FRONT BRAKE SENSOR
SOLENOID CONTROL VALVE BODY
SPARK OUTPUT CHECK CONNECTOR #1
VEHICLE SPEED SENSOR

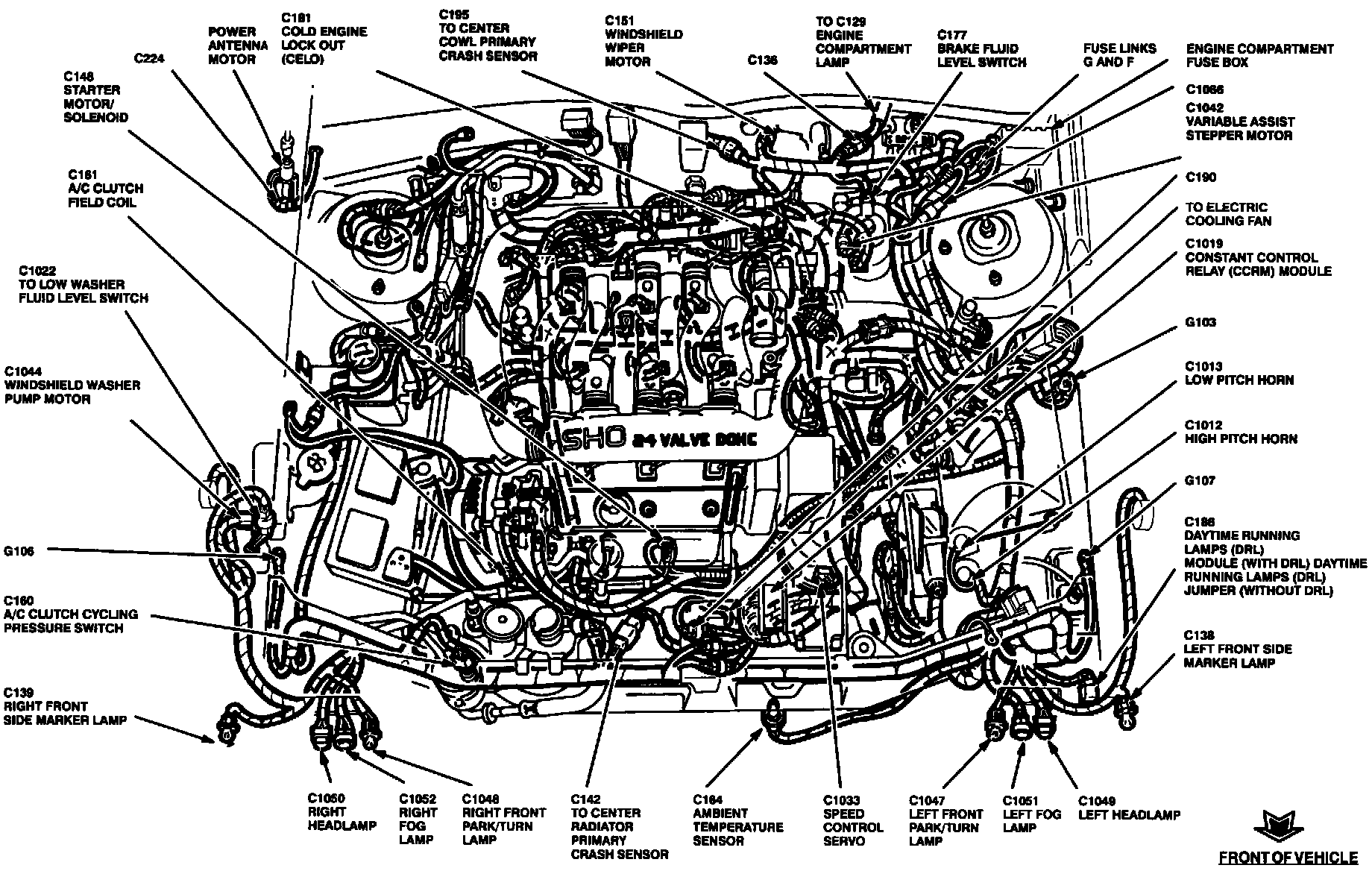

Engine View:
A/C CLUTCH CYCLING PRESSURE SWITCH
A/C CLUTCH FIELD COIL
AMBIENT TEMPERATURE SENSOR
BRAKE FLUID LEVEL SWITCH
CENTER COWL PRIMARY CRASH SENSOR
CENTER RADIATOR PRIMARY CRASH SENSOR
COLD ENGINE LOCKOUT SWITCH
CONSTANT CONTROL RELAY MODULE
DAYTIME RUNNING LAMPS JUMPER
DAYTIME RUNNING LAMPS MODULE
ELECTRIC COOLING FAN
ENGINE COMPARTMENT FUSE BOX
ENGINE COMPARTMENT LAMP
FUSE LINKS F
FUSE LINKS G
HIGH PITCH HORN
LEFT FOG LAMP
LEFT FRONT PARK/TURN LAMP
LEFT FRONT SIDE MARKER LAMP
LEFT HEADLAMP
LOW PITCH HORN
LOW WASHER FLUID LEVEL SWITCH
POWER ANTENNA MOTOR
RIGHT FOG LAMP
RIGHT FRONT PARK/TURN LAMP
RIGHT FRONT SIDE MARKER LAMP
RIGHT HEADLAMP
SPEED CONTROL SERVO
STARTER MOTOR/SOLENOID
VARIABLE ASSIST STEPPER MOTOR
WINDSHIELD WASHER PUMP MOTOR
WINDSHIELD WIPER MOTOR
