KA USA Emissions

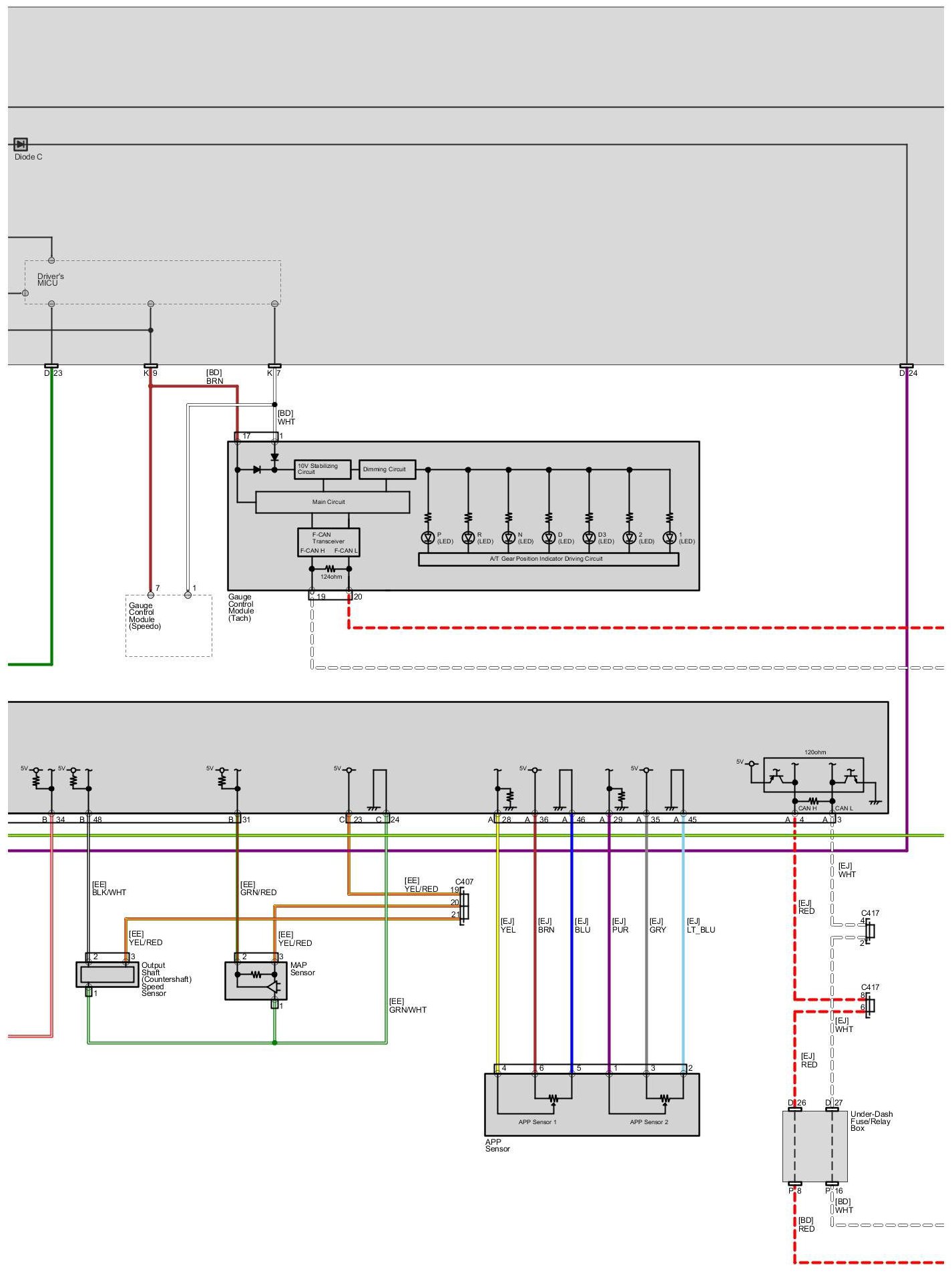

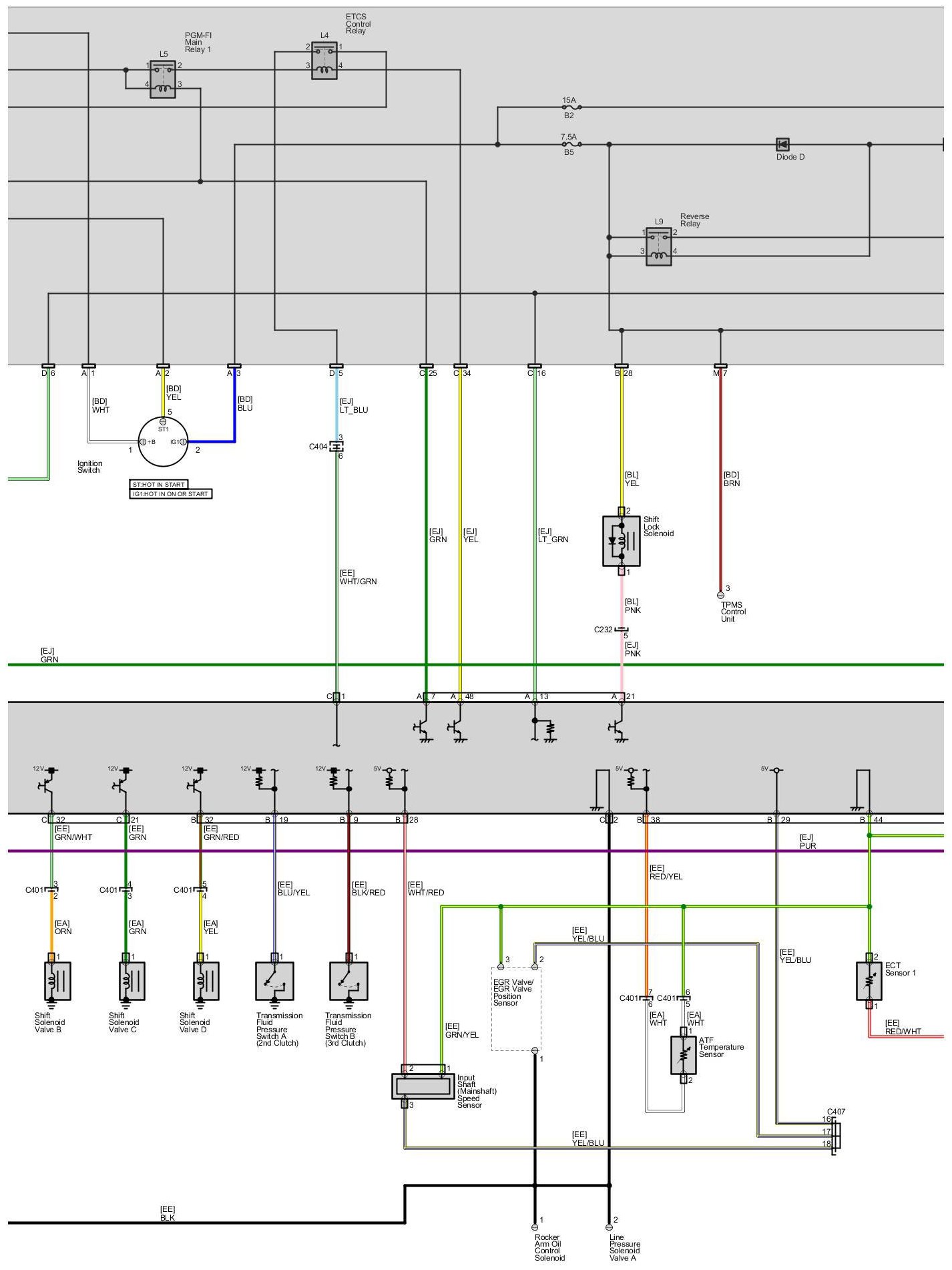

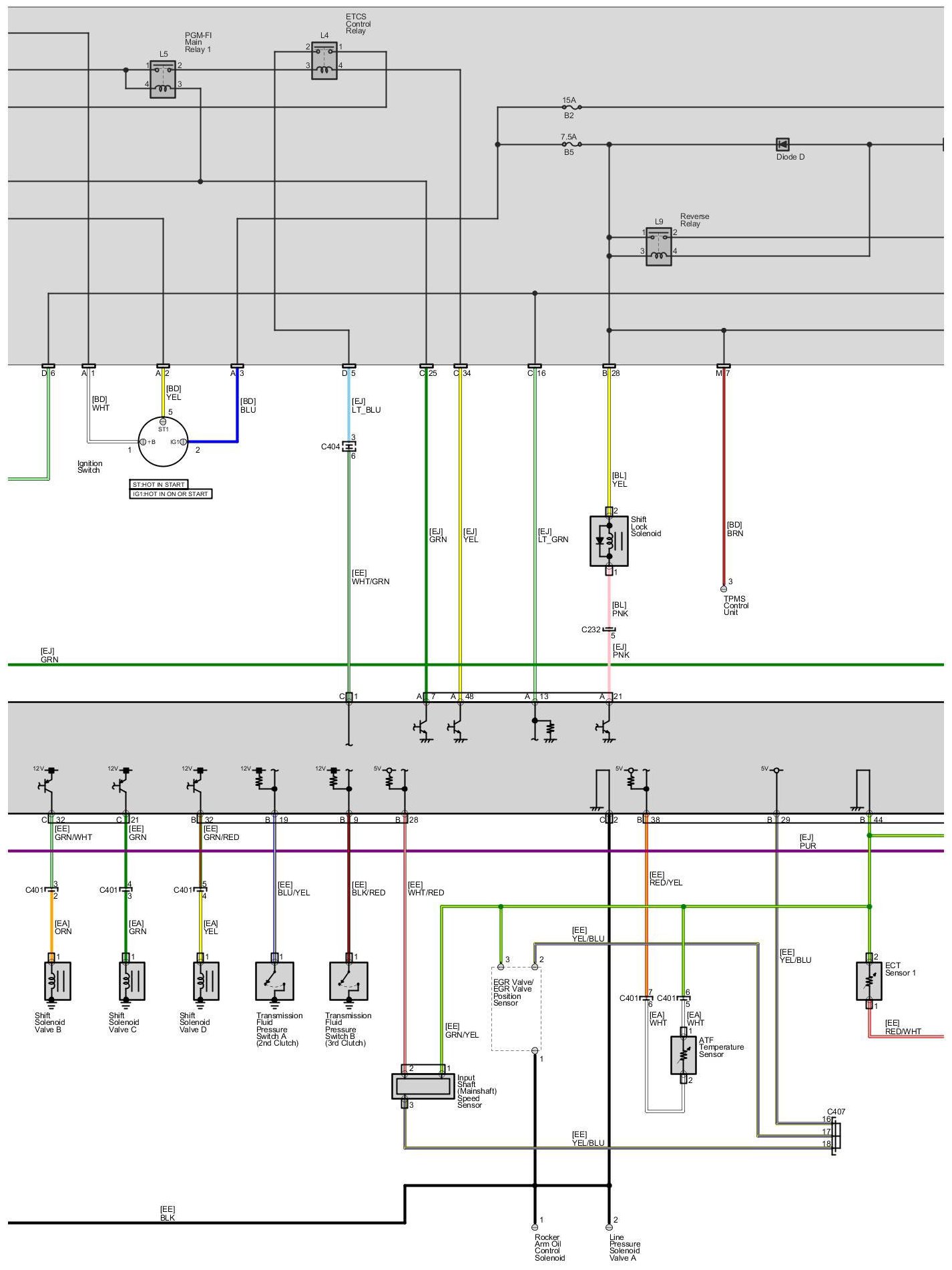

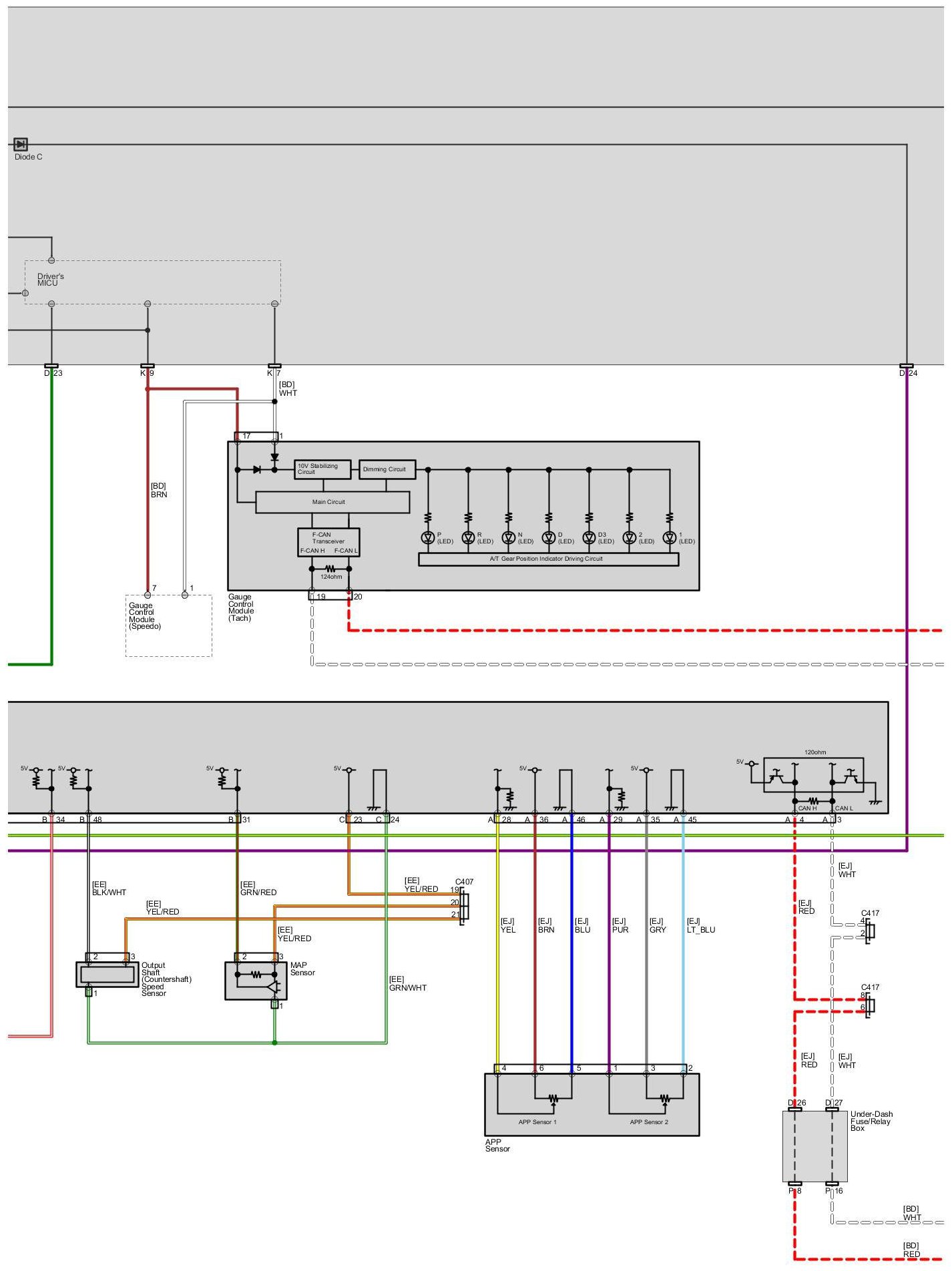

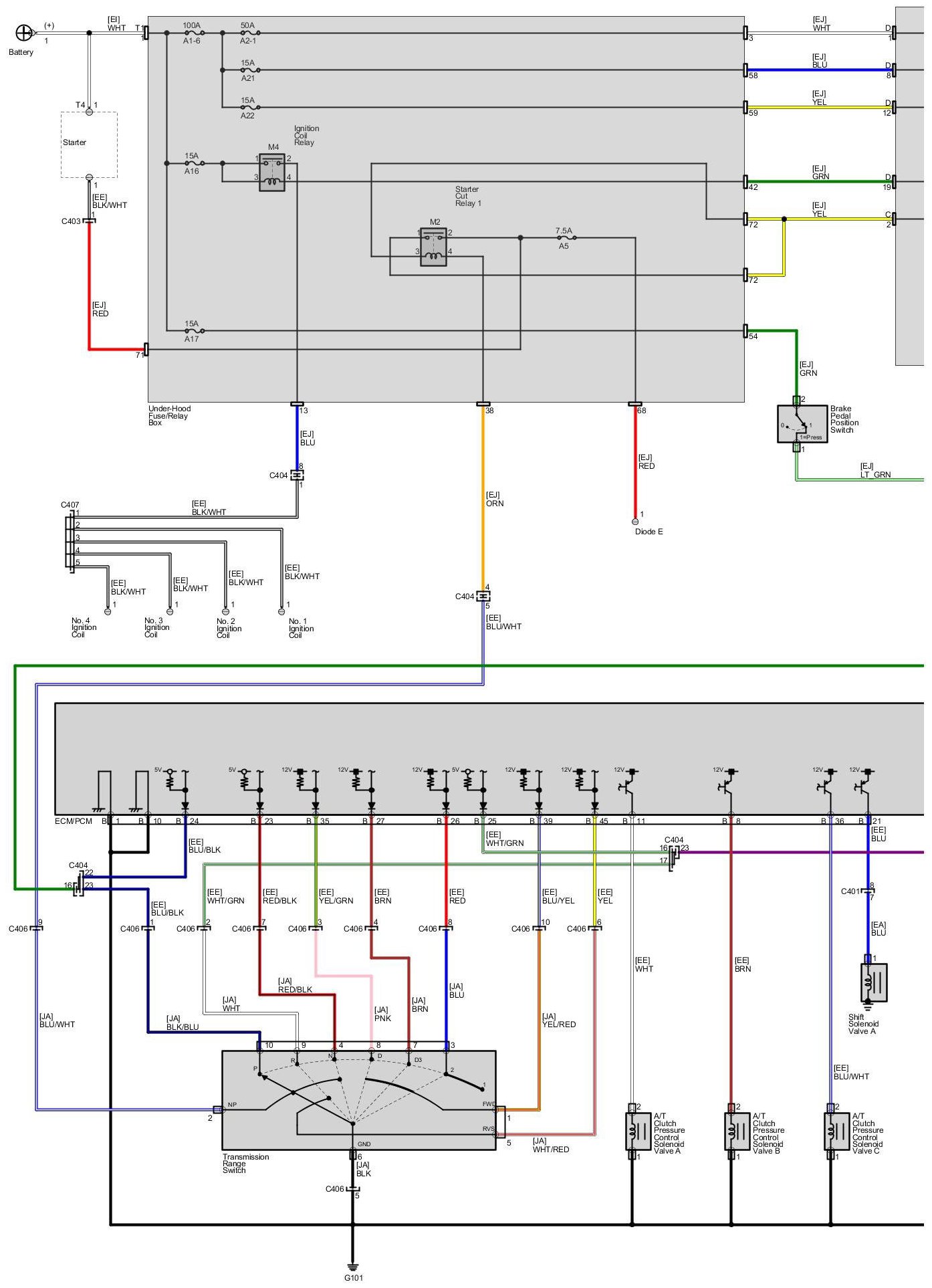

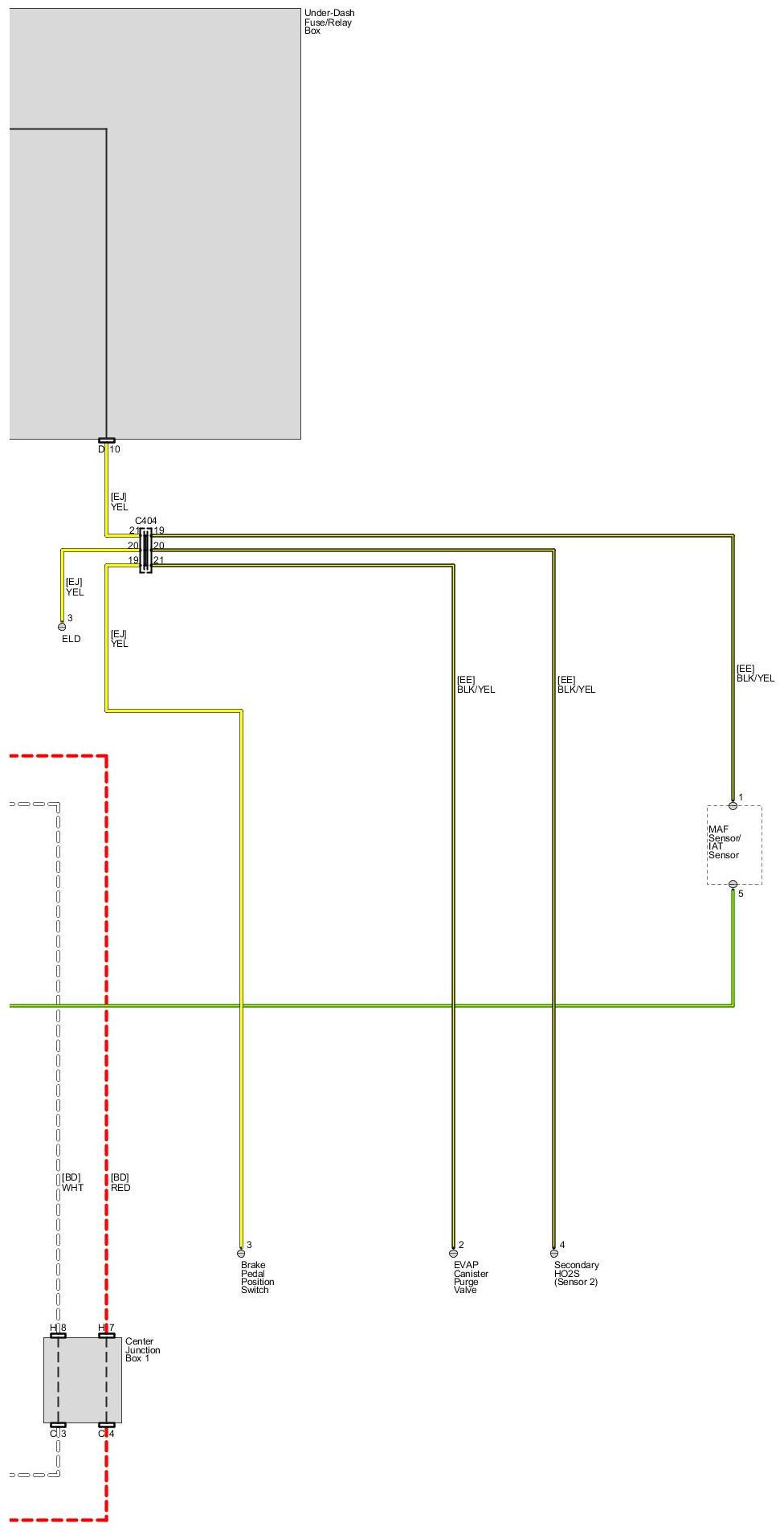

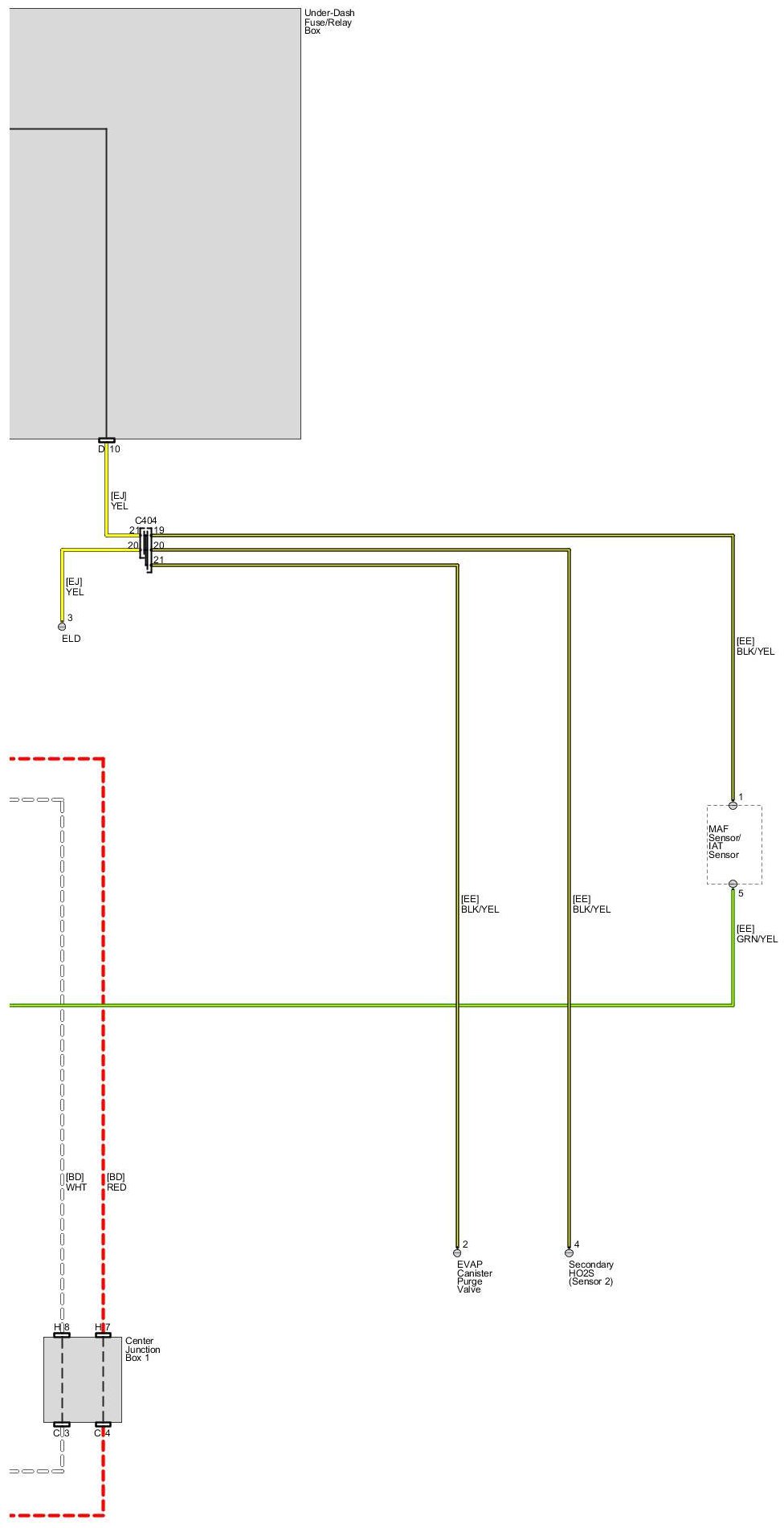

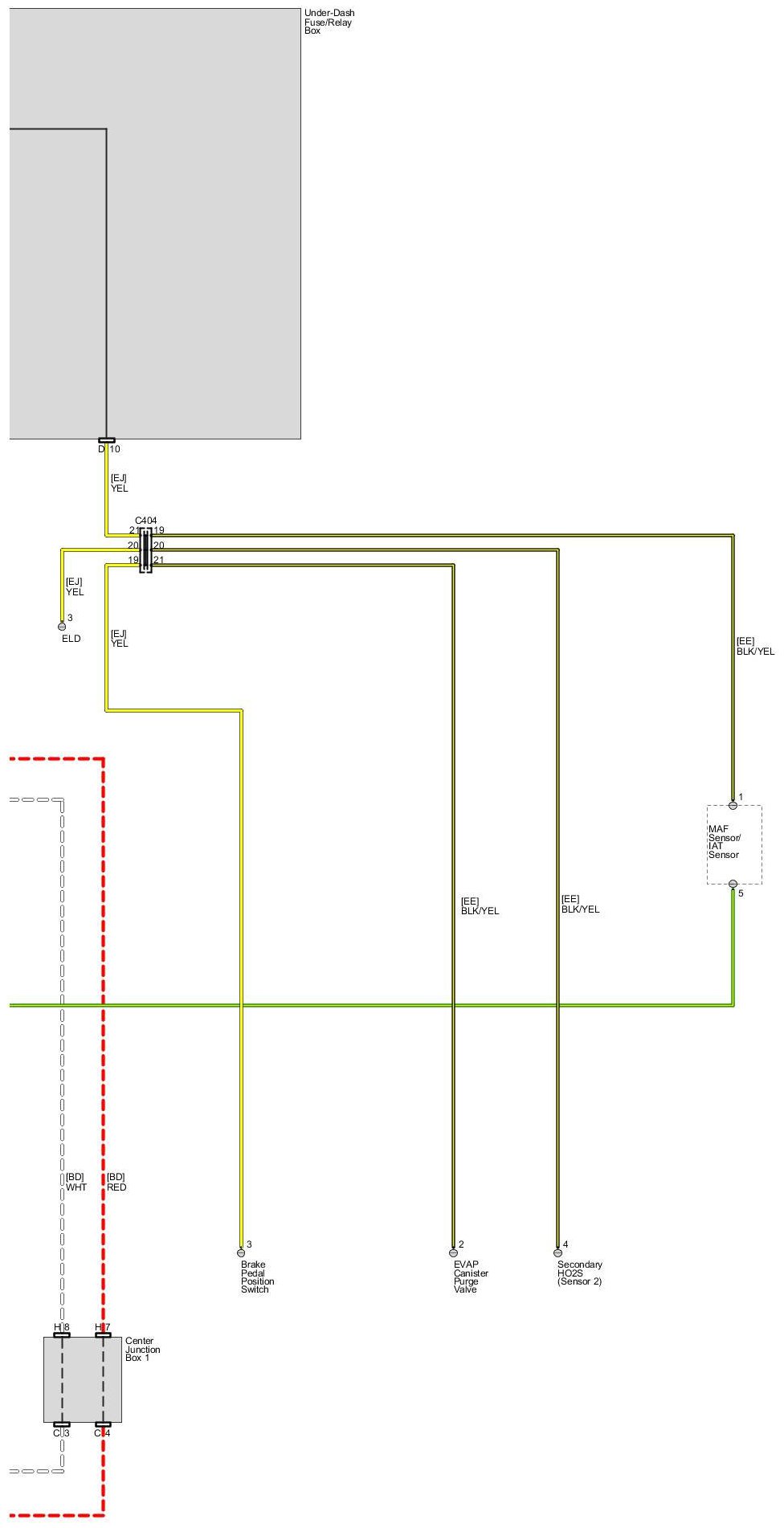

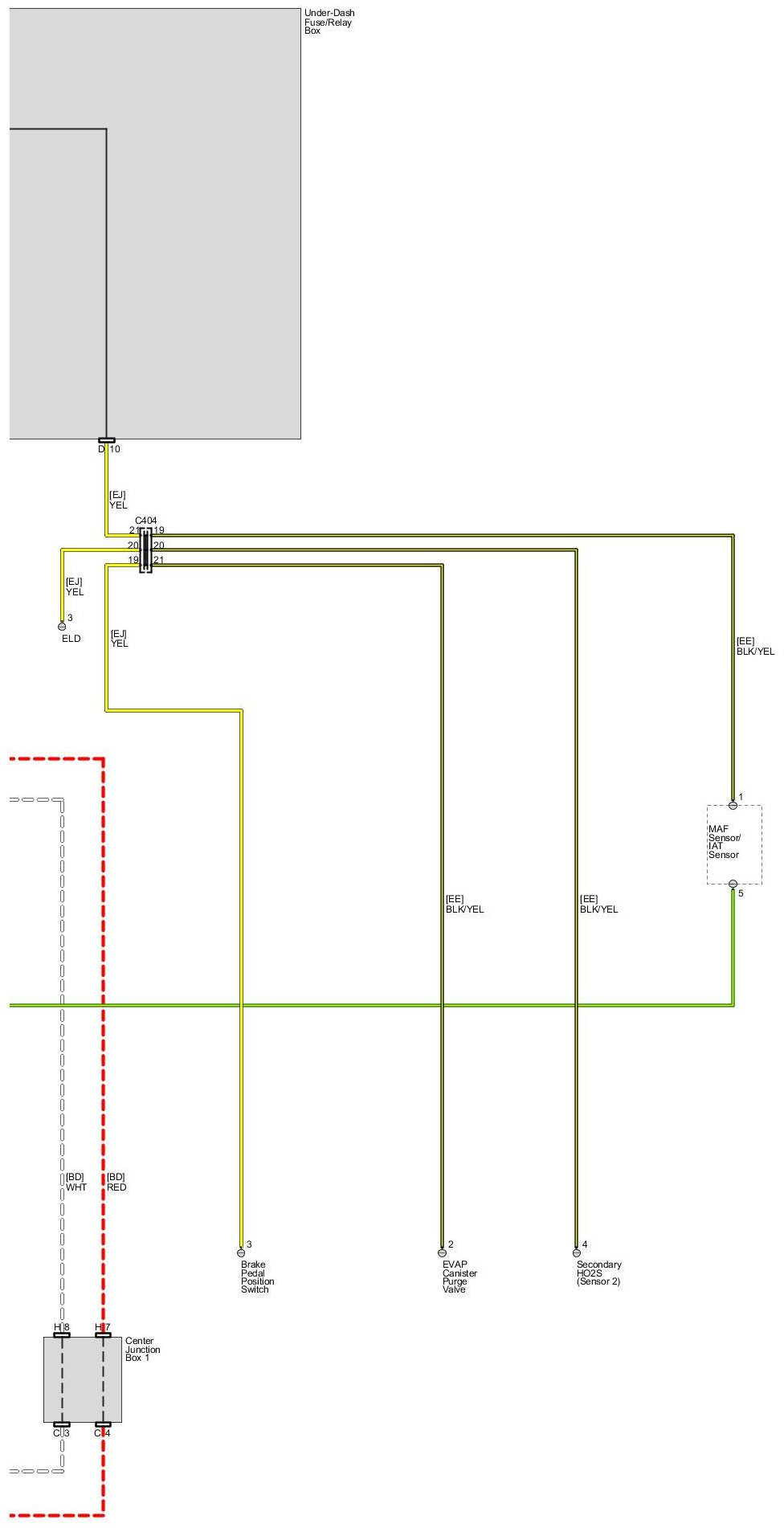

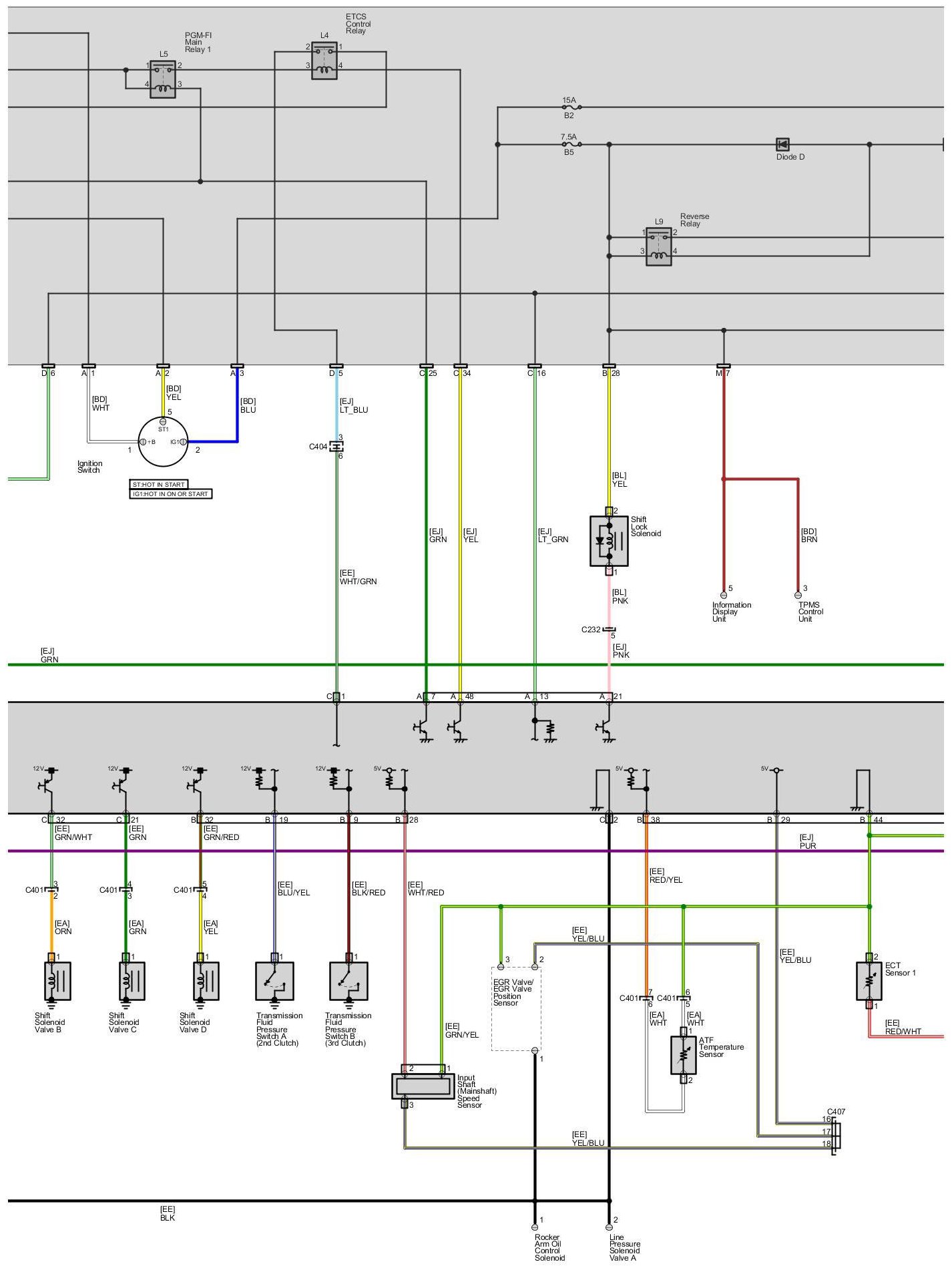

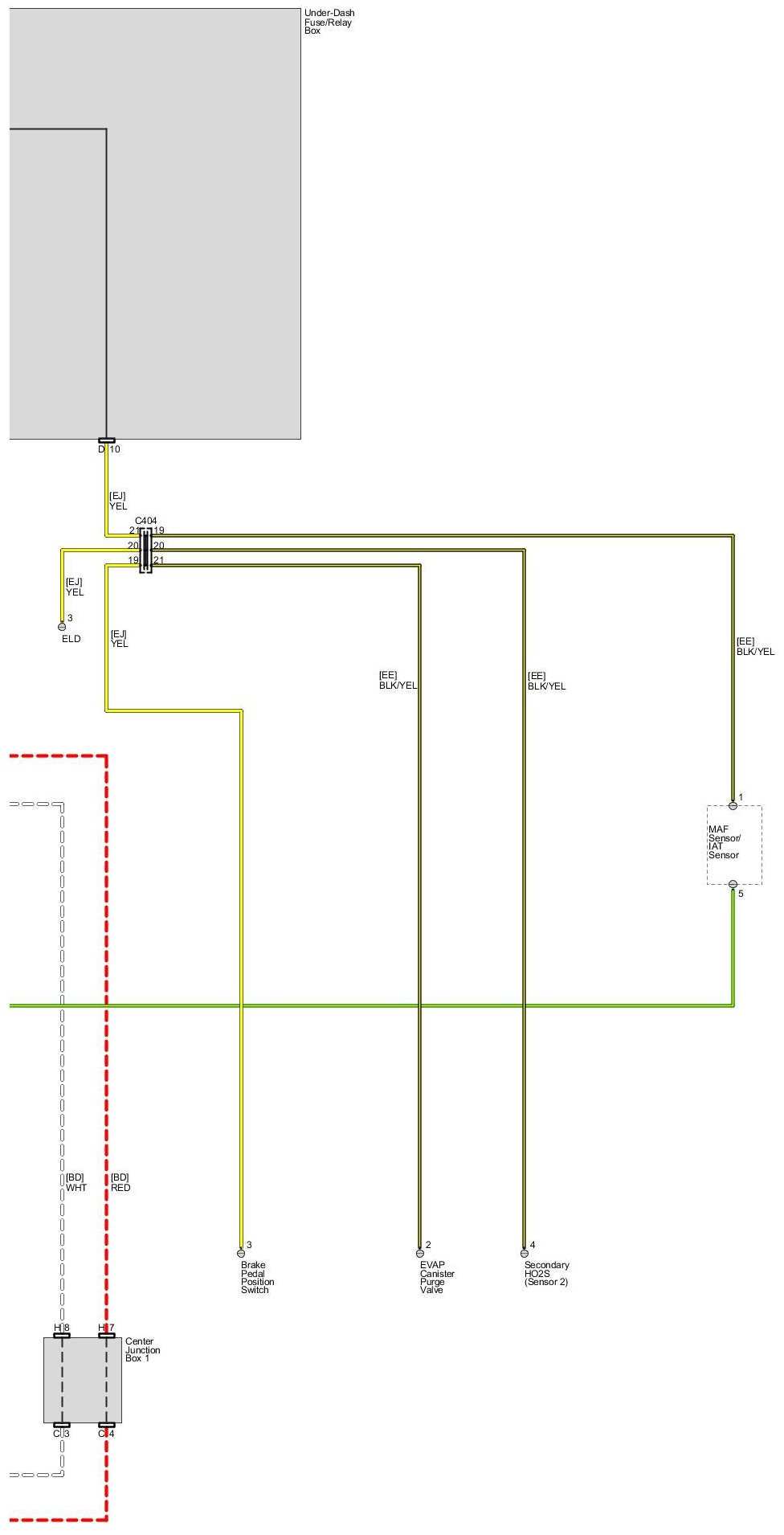

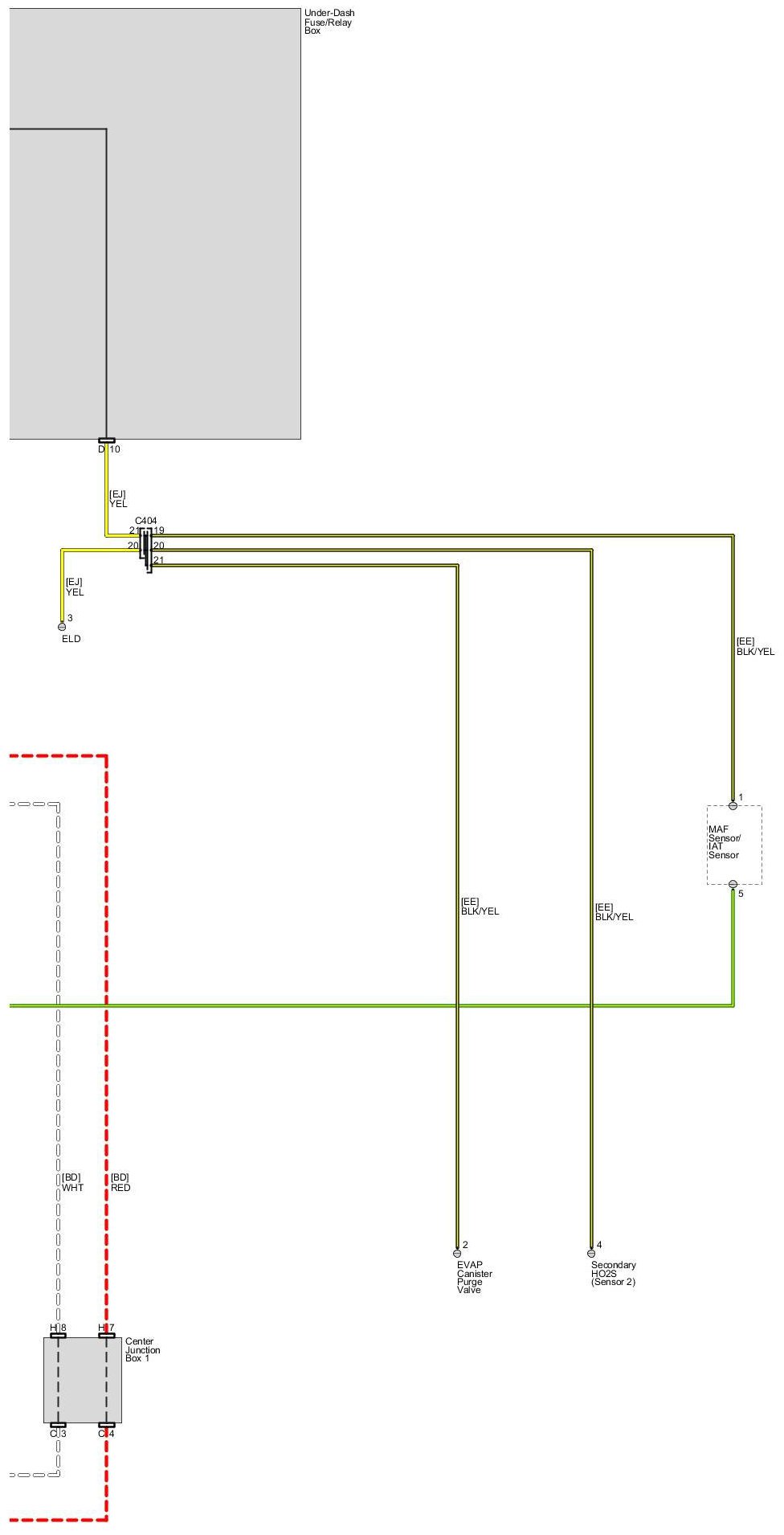

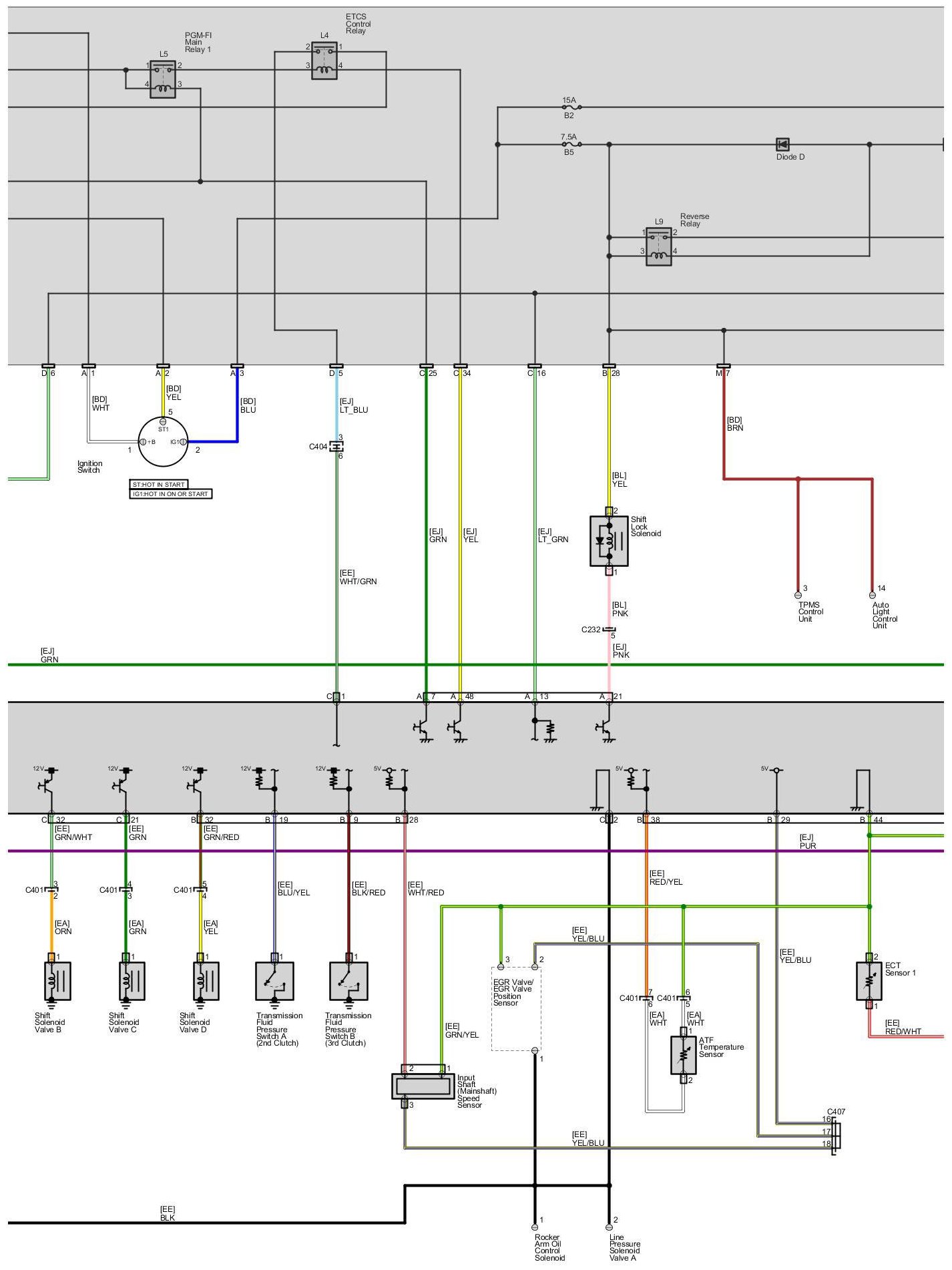

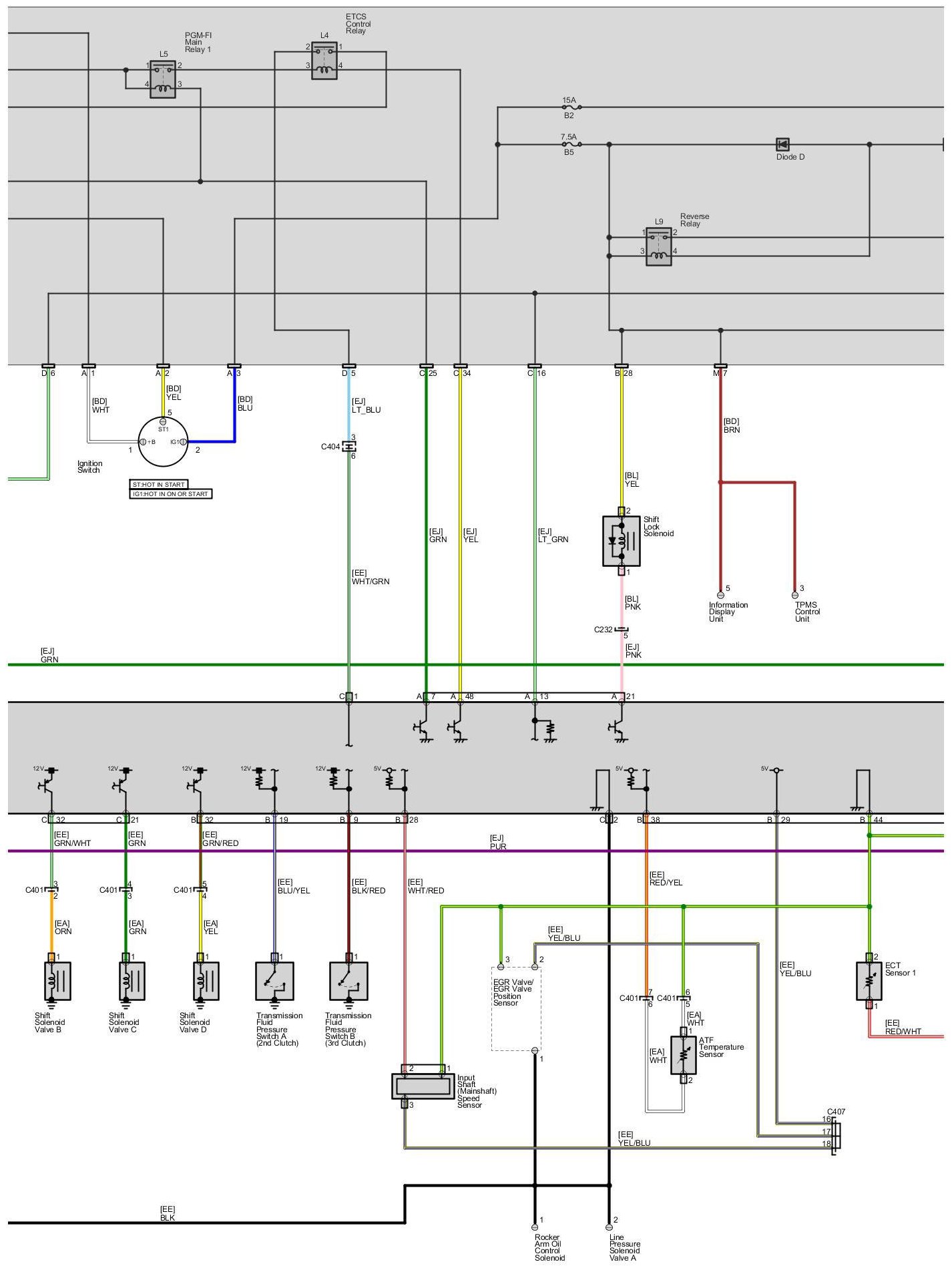

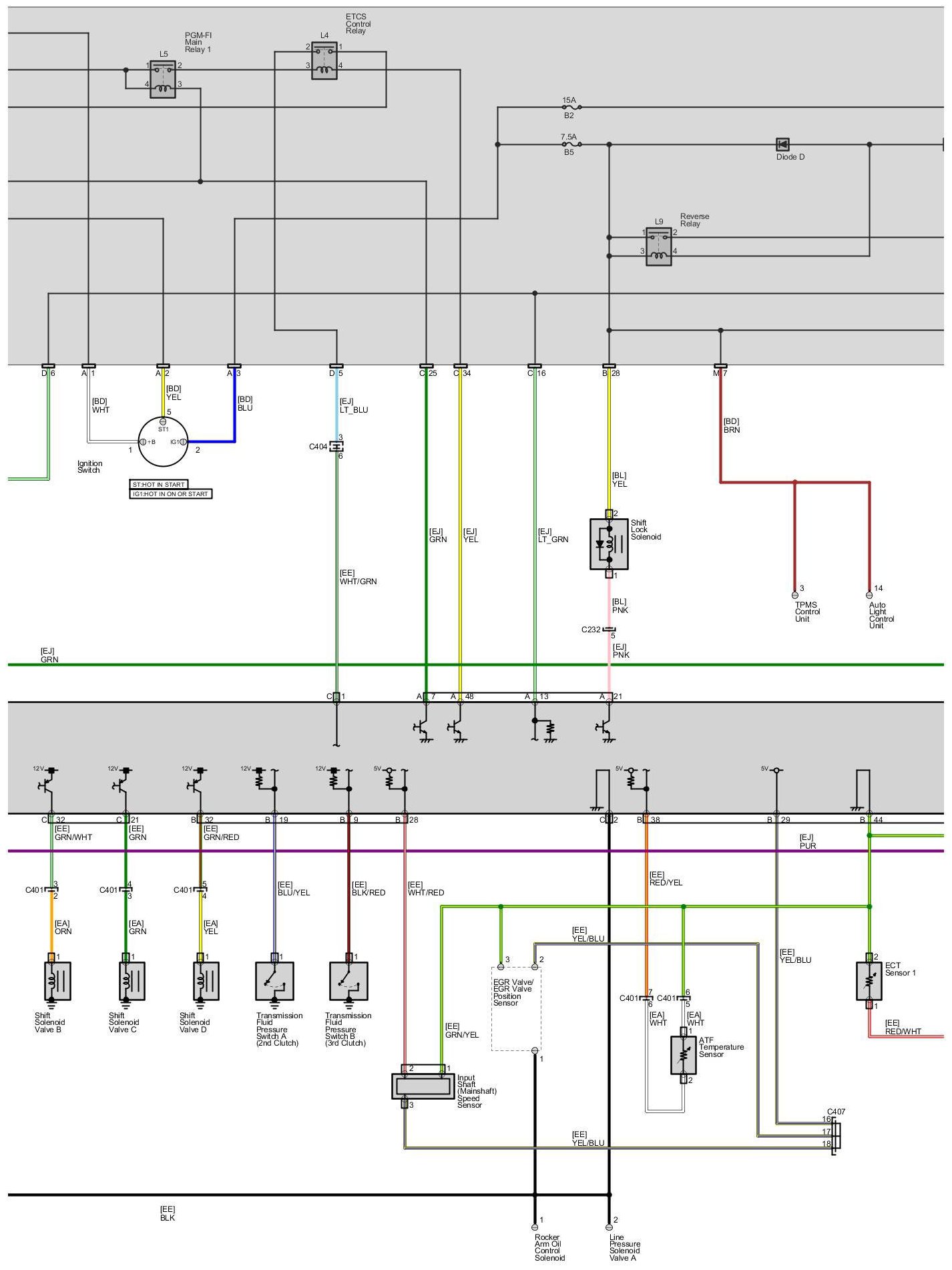

Transaxle - A/T Controls

KA USA Emissions, 4-door DX, FB2(1.8L_4door), AT Transmission
KA USA Emissions, 4-door DX, FB2(1.8L_4door), AT Transmission with these options (Manual A/C)















KA USA Emissions, 4-door LX, FB2(1.8L_4door), AT Transmission with these options (Cruise Control, Manual A/C)
KA USA Emissions, 4-door EX, FB2(1.8L_4door), AT Transmission with these options (Moonroof/Sunroof, Cruise Control, Manual A/C)
KA USA Emissions, 4-door EX, FB2(1.8L_4door), AT Transmission with these options (Moonroof/Sunroof, Navigation, Cruise Control, Manual A/C)
KA USA Emissions, 4-door HF, FB2(1.8L_4door), AT Transmission with these options (Cruise Control, Manual A/C)















KA USA Emissions, 4-door EX-L, FB2(1.8L_4door), AT Transmission with these options (Moonroof/Sunroof, Cruise Control, Manual A/C, Seat Heater)
KA USA Emissions, 4-door EX-L, FB2(1.8L_4door), AT Transmission with these options (Moonroof/Sunroof, Navigation, Cruise Control, Manual A/C, Seat Heater)















KA USA Emissions, 2-door DX, FG3(1.8L_2door), AT Transmission
KA USA Emissions, 2-door DX, FG3(1.8L_2door), AT Transmission with these options (Manual A/C)















KA USA Emissions, 2-door LX, FG3(1.8L_2door), AT Transmission with these options (Cruise Control, Manual A/C)
KA USA Emissions, 2-door EX, FG3(1.8L_2door), AT Transmission with these options (Moonroof/Sunroof, Cruise Control, Manual A/C)
KA USA Emissions, 2-door EX, FG3(1.8L_2door), AT Transmission with these options (Moonroof/Sunroof, Navigation, Cruise Control, Manual A/C)















KA USA Emissions, 2-door EX-L, FG3(1.8L_2door), AT Transmission with these options (Moonroof/Sunroof, Cruise Control, Manual A/C, Seat Heater)
KA USA Emissions, 2-door EX-L, FG3(1.8L_2door), AT Transmission with these options (Moonroof/Sunroof, Navigation, Cruise Control, Manual A/C, Seat Heater)
