HEATING / AIR CONDITIONING: FRONT EVAPORATOR TEMPERATURE SENSOR: INSTALLATION
HEATING / AIR CONDITIONING: FRONT EVAPORATOR TEMPERATURE SENSOR: INSTALLATION
1. INSTALL NO. 1 COOLER THERMISTOR

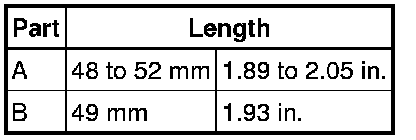

(a) Install the No. 1 cooler thermistor.
NOTICE:
- Be sure to insert the thermistor only once because reinserting it into the same position will not allow it to be firmly secured.
- After inserting the thermistor, do not apply excessive force to the wire.
2. INSTALL NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY Reassembly
3. INSTALL HEATER RADIATOR UNIT SUB-ASSEMBLY Reassembly
4. INSTALL AIR OUTLET CONTROL SERVO MOTOR Reassembly
5. INSTALL AIR MIX CONTROL SERVO MOTOR Reassembly
6. INSTALL AIR CONDITIONING HARNESS ASSEMBLY Reassembly
7. INSTALL COOLER EXPANSION VALVE Reassembly
8. INSTALL AIR MIX CONTROL SERVO MOTOR Reassembly
9. INSTALL COOL AIR BY-PASS CONTROL SERVO MOTOR Reassembly
10. INSTALL BLOWER ASSEMBLY Installation
11. INSTALL AIR CONDITIONING AMPLIFIER ASSEMBLY Installation
12. INSTALL NO. 2 AIR DUCT Installation
13. INSTALL AIR CONDITIONER UNIT ASSEMBLY Installation
14. INSTALL INSTRUMENT PANEL REINFORCEMENT ASSEMBLY Installation
15. INSTALL ID CODE BOX (IMMOBILISER CODE ECU) Installation
16. INSTALL DEFROSTER NOZZLE LOWER ASSEMBLY Installation
17. INSTALL SKID CONTROL ECU Installation
18. INSTALL STEERING COLUMN ASSEMBLY Installation
19. INSTALL BRAKE PEDAL RETURN SPRING Installation
20. INSTALL NO. 1 AIR DUCT Installation
21. CONNECT STEERING SLIDING YOKE SUB-ASSEMBLY Installation
22. INSTALL INSTRUMENT PANEL STAY Installation
23. INSTALL INSTRUMENT PANEL CLIP Installation
24. INSTALL INSTRUMENT PANEL SAFETY PAD ASSEMBLY Installation
25. CONNECT INSTRUMENT PANEL WIRE ASSEMBLY Installation
26. INSTALL NO. 1 CONSOLE BOX DUCT Installation
27. INSTALL NO. 2 CONSOLE BOX DUCT Installation
28. INSTALL FRONT STEREO COMPONENT SPEAKER ASSEMBLY (w/ Front Center Speaker) Installation
29. INSTALL NO. 3 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY Installation
30. INSTALL NO. 2 INSTRUMENT PANEL REGISTER ASSEMBLY Installation
31. INSTALL NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY Installation
32. INSTALL FRONT PILLAR GARNISH LH Installation
33. INSTALL FRONT PILLAR GARNISH RH
HINT: Use the same procedure for the RH side and LH side Installation.
34. INSTALL GLOVE COMPARTMENT DOOR ASSEMBLY Installation
35. INSTALL FRONT PASSENGER SIDE KNEE AIRBAG ASSEMBLY Installation
36. INSTALL NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY Installation
37. INSTALL SIDE INSTRUMENT PANEL RH Installation
38. INSTALL FRONT DOOR OPENING TRIM COVER RH
HINT: Use the same procedure for the RH side and LH side Installation.
39. INSTALL FRONT DOOR SCUFF PLATE RH
HINT: Use the same procedure for the RH side and LH side Installation.
40. INSTALL COMBINATION METER ASSEMBLY Installation
41. INSTALL INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY Installation
42. INSTALL DRIVER SIDE KNEE AIRBAG ASSEMBLY Installation
43. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY Installation
44. INSTALL NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY Installation
45. INSTALL SIDE INSTRUMENT PANEL LH Installation
46. INSTALL FRONT DOOR OPENING TRIM COVER LH Installation
47. INSTALL FRONT DOOR SCUFF PLATE LH Installation
48. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY Installation
49. INSTALL STEERING COLUMN COVER Installation
50. ADJUST SPIRAL CABLE SUB-ASSEMBLY Installation
51. INSTALL STEERING WHEEL ASSEMBLY Installation
52. INSTALL STEERING PAD Installation
53. INSTALL LOWER NO. 3 STEERING WHEEL COVER Installation
54. INSTALL LOWER NO. 2 STEERING WHEEL COVER Installation
55. INSTALL INTEGRATION CONTROL PANEL WITH RADIO RECEIVER ASSEMBLY (w/o Navigation System) Installation
56. INSTALL MULTI-DISPLAY WITH RADIO RECEIVER ASSEMBLY (w/ Navigation System) Installation
57. INSTALL CENTER LOWER INSTRUMENT CLUSTER FINISH PANEL Installation
58. INSTALL NO. 3 INSTRUMENT PANEL REGISTER ASSEMBLY Installation
59. INSTALL CONSOLE BOX Installation
60. INSTALL CONSOLE BOX REGISTER ASSEMBLY Installation
61. INSTALL REAR ASH RECEPTACLE ASSEMBLY Installation
62. INSTALL FRONT ASH RECEPTACLE ASSEMBLY Installation
63. INSTALL CONSOLE PANEL SUB-ASSEMBLY Installation
64. INSTALL UPPER NO. 2 CONSOLE PANEL GARNISH Installation
65. INSTALL UPPER NO. 1 CONSOLE PANEL GARNISH Installation
66. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY Installation
67. INSTALL WINDSHIELD WIPER MOTOR AND LINK ASSEMBLY Installation
68. INSTALL COWL TOP VENTILATOR LOUVER SUB-ASSEMBLY Installation
69. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH Installation
70. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH Installation
71. INSTALL FRONT WIPER ARM HEAD CAP Installation
72. INSTALL ROOF DRIP SIDE FINISH MOULDING LH
73. INSTALL ROOF DRIP SIDE FINISH MOULDING RH
HINT: Use the same procedure for the RH side and LH side .
74. INSTALL FRONT UPPER FENDER PROTECTOR LH Installation
75. INSTALL FRONT UPPER FENDER PROTECTOR RH
HINT: Use the same procedure for the RH side and LH side Installation.
76. INSTALL HEATER WATER INLET HOSE Installation
77. INSTALL HEATER WATER OUTLET HOSE Installation
78. INSTALL COOLER REFRIGERANT LIQUID PIPE A Installation
79. INSTALL SUCTION PIPE SUB-ASSEMBLY Installation
80. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
NOTICE: When disconnecting the cable, some systems need to be initialized after the cable is reconnected Repair Instruction - Initialization.
81. CHARGE REFRIGERANT Service and Repair
82. WARM UP ENGINE Service and Repair
83. INSPECT FOR REFRIGERANT LEAK Service and Repair
84. INSTALL ENGINE ROOM SIDE COVER LH Installation
85. INSTALL ENGINE ROOM SIDE COVER RH Installation
86. INSTALL COOL AIR INTAKE DUCT SEAL Installation
