MIVEC Engine

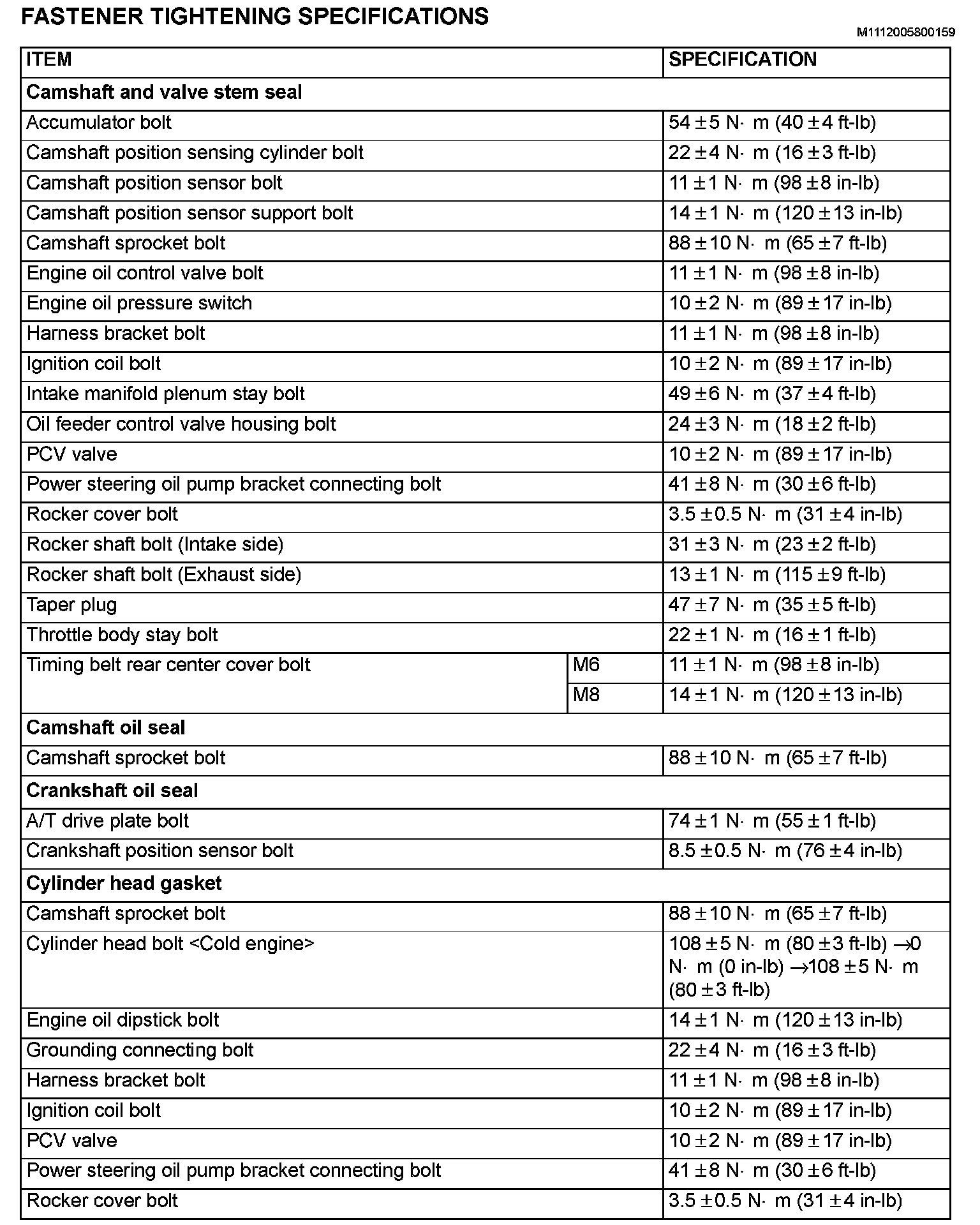

FASTENER TIGHTENING SPECIFICATIONSFASTENER TIGHTENING SPECIFICATIONS (PART 1):

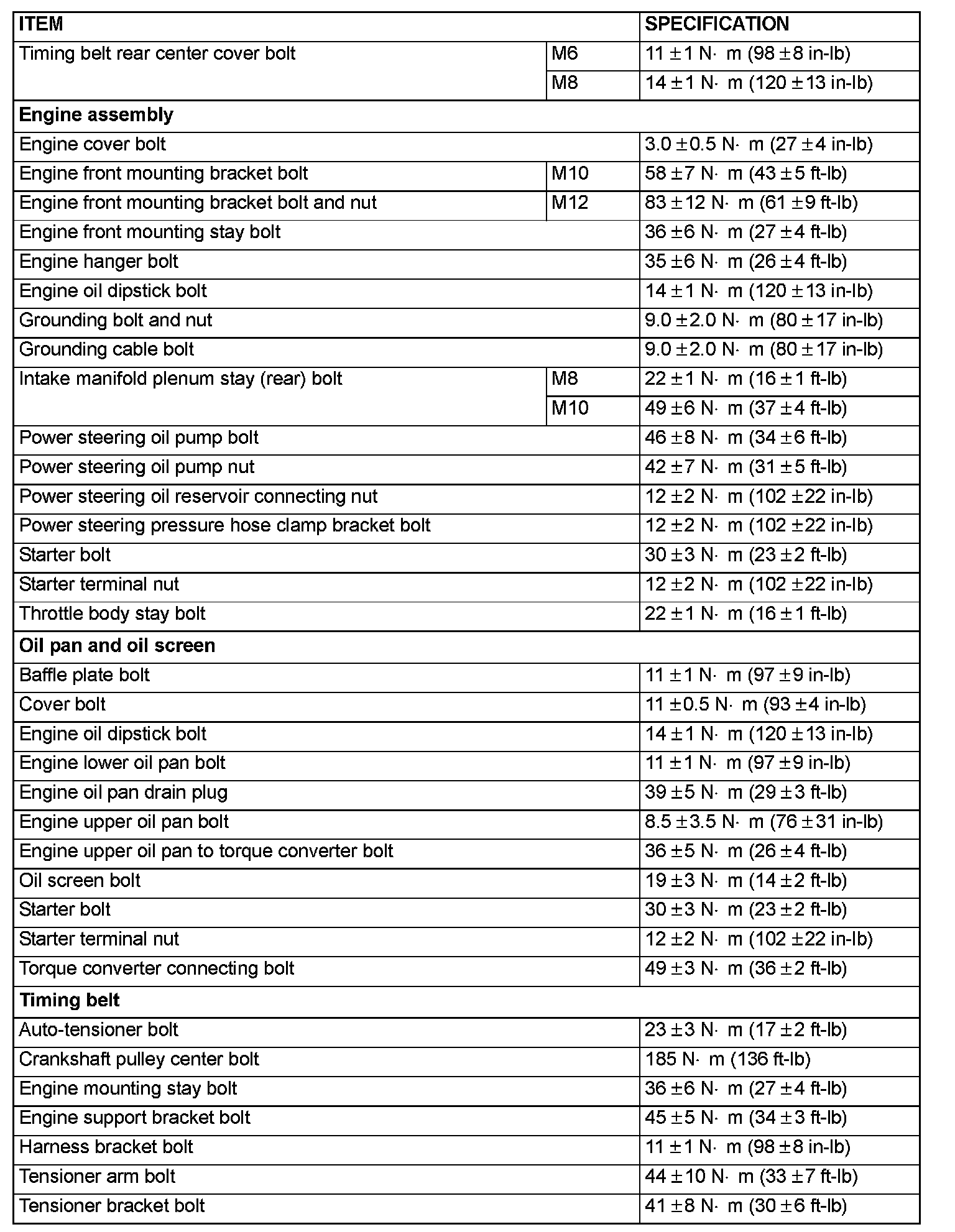

FASTENER TIGHTENING SPECIFICATIONS (PART 2):

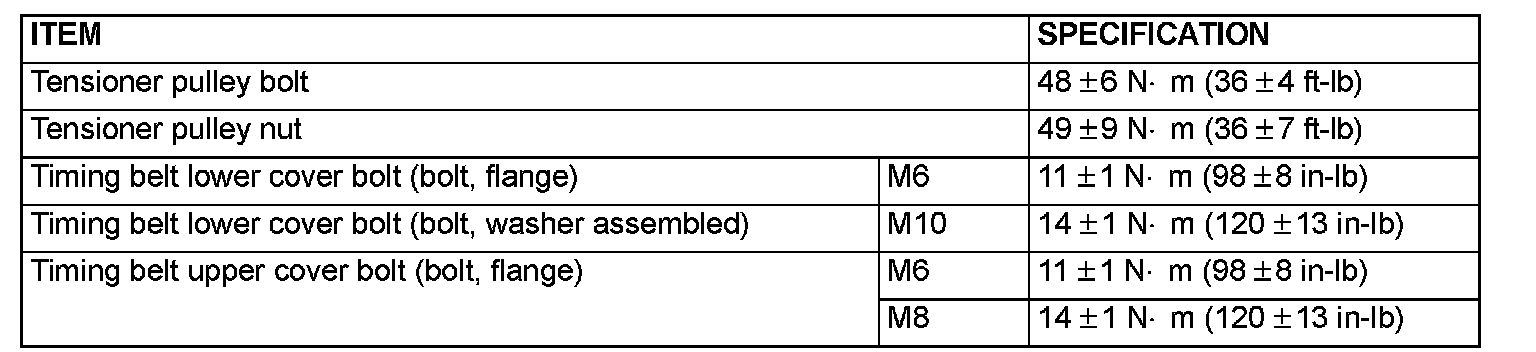

FASTENER TIGHTENING SPECIFICATIONS (PART 3):

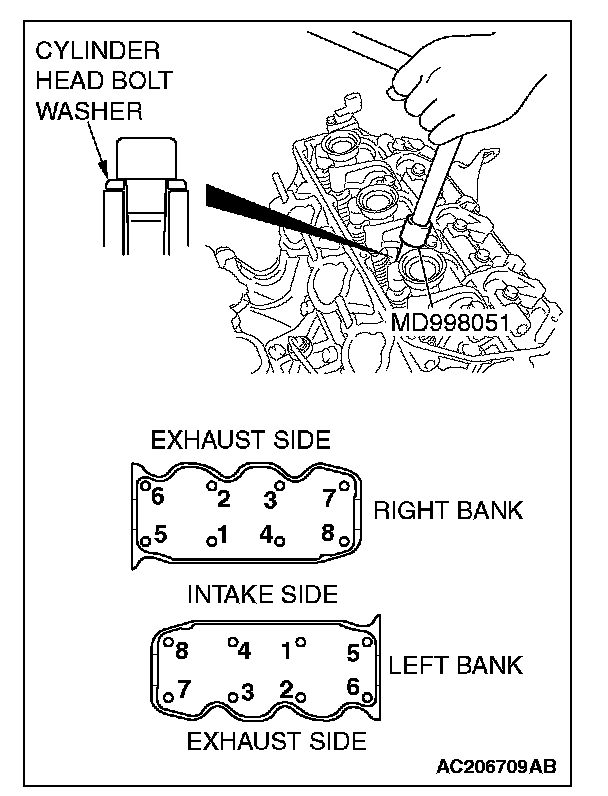

Cylinder Head Bolts
CAUTION: Install the head bolt washers with the beveled side facing upwards as shown in the illustration.
First pass 108 ± 5 Nm (80 ± 3 ft-lb)
Second pass Loosen all bolts once
Final pass 108 ± 5 Nm (80 ± 3 ft-lb)

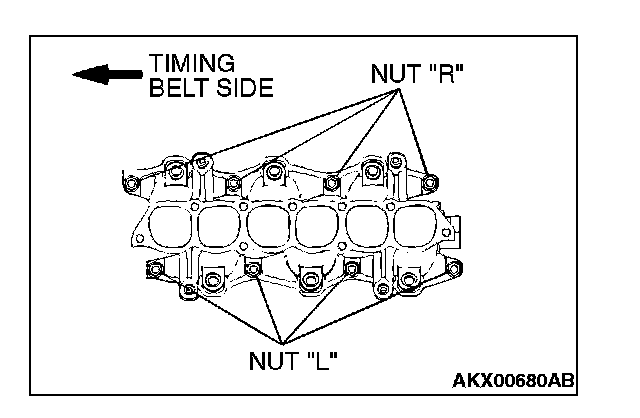

Intake Manifold Nuts
First pass: Nuts "R" 6.4 ± 1.5 Nm (57 ± 13 in-lb)
Second pass: Nuts "L" 20 ± 1.5 Nm (15 ± 1.5 ft-lb)
Third pass: Nuts "R" 20 ± 1.5 Nm (15 ± 1.5 ft-lb)
Fourth pass: Nuts "L" 20 ± 1.5 Nm (15 ± 1.5 ft-lb)
Final pass: Nuts "R" 20 ± 1.5 Nm (15 ± 1.5 ft-lb)
Intake manifold plenum bolt 22 ± 1 Nm (16 ± 1 ft-lb)
Intake Manifold Plenum Stay Bolt
M8 22 ± 1 Nm (16 ± 1 ft-lb)
M10 48 ± 5 Nm (35 ± 4 ft-lb)
Injector and fuel rail bolt 12 ± 1 Nm (107 ± 8 in-lb)
Crankshaft Main Bearing Cap Bolts 74 ± 4 Nm (54 ± 3 ft-lb)
Connecting Rod Nuts
First pass Loosely tighten each nut to bolt
Second pass Tighten nuts alternately to 27 ± 2 Nm (20 ± 1 ft lb)
Final pass Tighten 90 - 94°
Crankshaft center pulley bolt 185 ± 5 Nm (136 ± 3 ft-lb)
Drive plate bolts 74 ± 1 Nm (55 ± 1 ft-lb)
Oil pump cover mounting bolts 10 ± 2 Nm (89 ± 17 in-lb)
Oil pump case mounting bolts 14 ± 1 Nm (122 ± 9 in-lb)
Exhaust Manifold Nuts 44 ± 5 Nm (33 ± 4 ft-lb)
Exhaust Manifold Stay Bolts
M8 19 ± 3 Nm (14 ± 2 ft-lb)
M10 44 ± 8 Nm (33 ± 5 ft-lb)
M12 75 ± 10 Nm (56 ± 7 ft-lb)
Water Pump Bolt
M8 24 ± 3 Nm (17 ± 2 ft-lb)
M10 42 ± 8 Nm (31 ± 6 ft-lb)
