Reference Waveforms

Reference waveform No.1

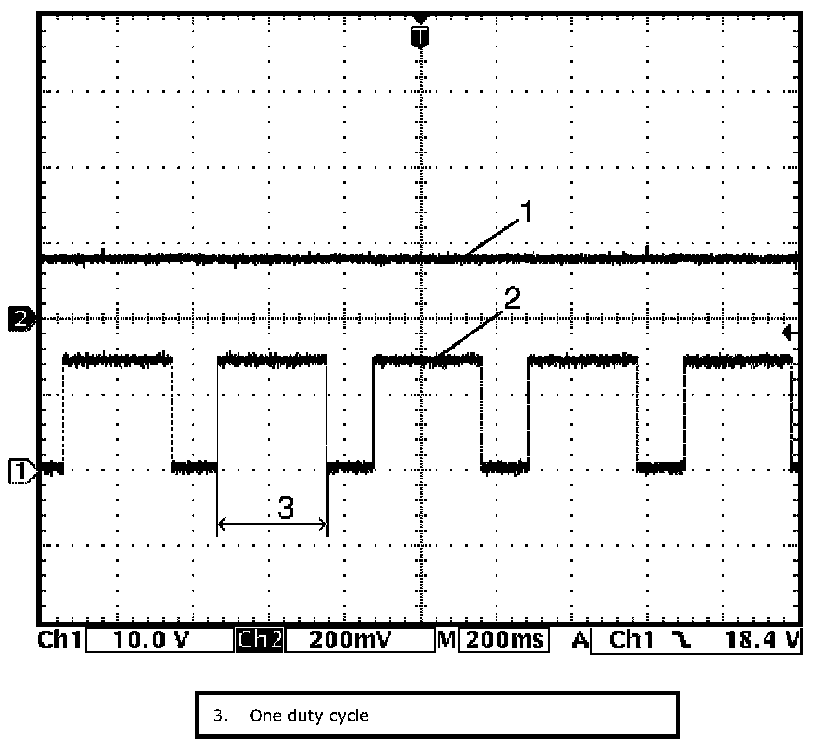

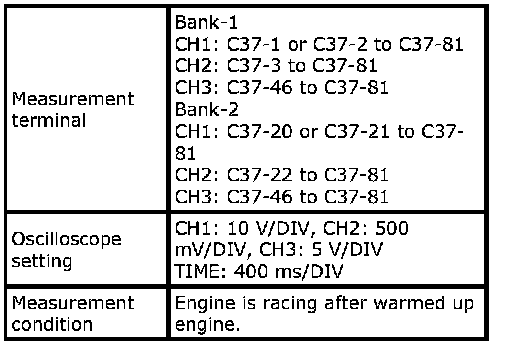

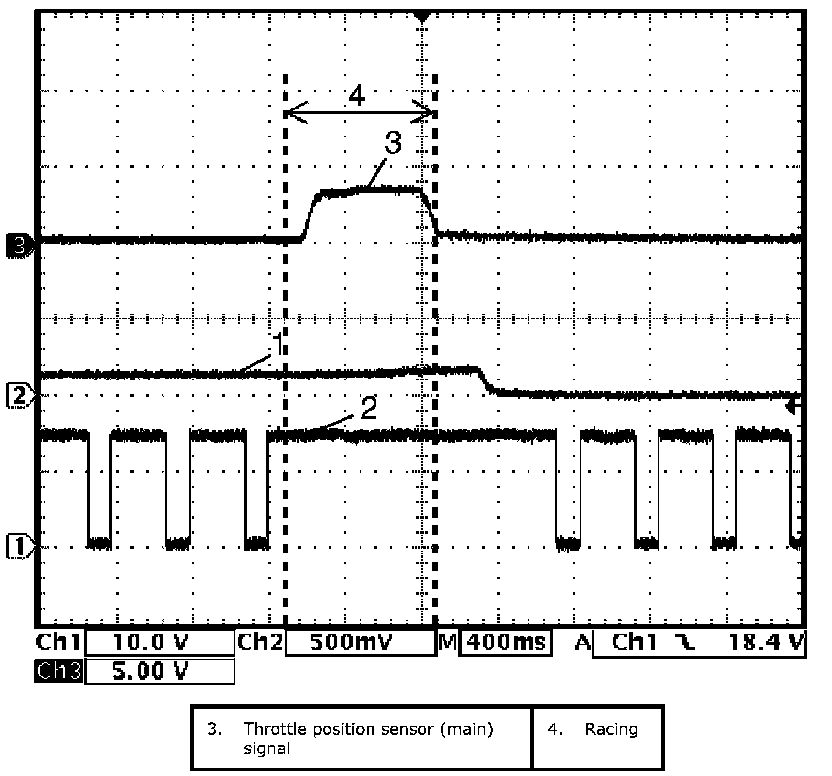

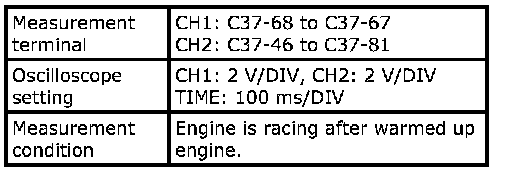

Oxygen (1) and heater output (2) signals of heated oxygen sensor-2 (Bank-1 and Bank-2):

Reference Waveform No. 1:









Reference waveform No.2

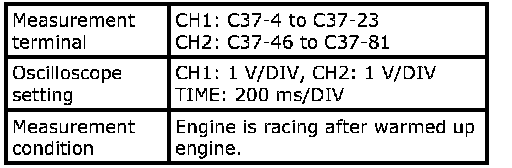

Oxygen signal (1) and heater output signal (2) of heated oxygen sensor-2:

Reference Waveform No. 2:









Reference waveform No.3

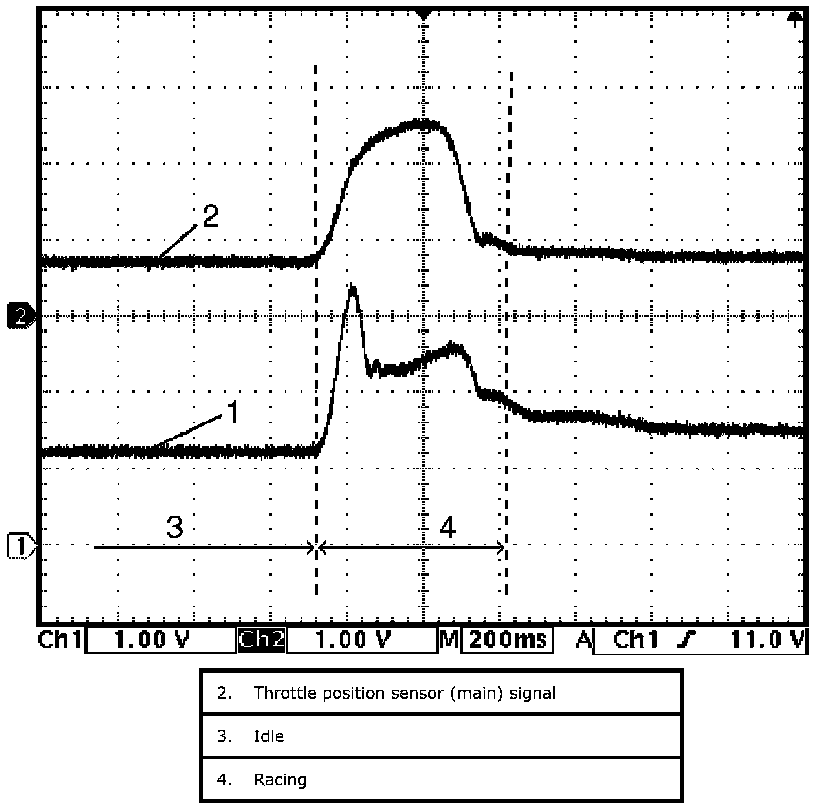

MAF sensor signal (1):

Reference Waveform No. 3:









Reference waveform No.4

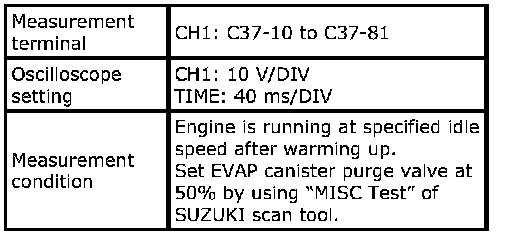

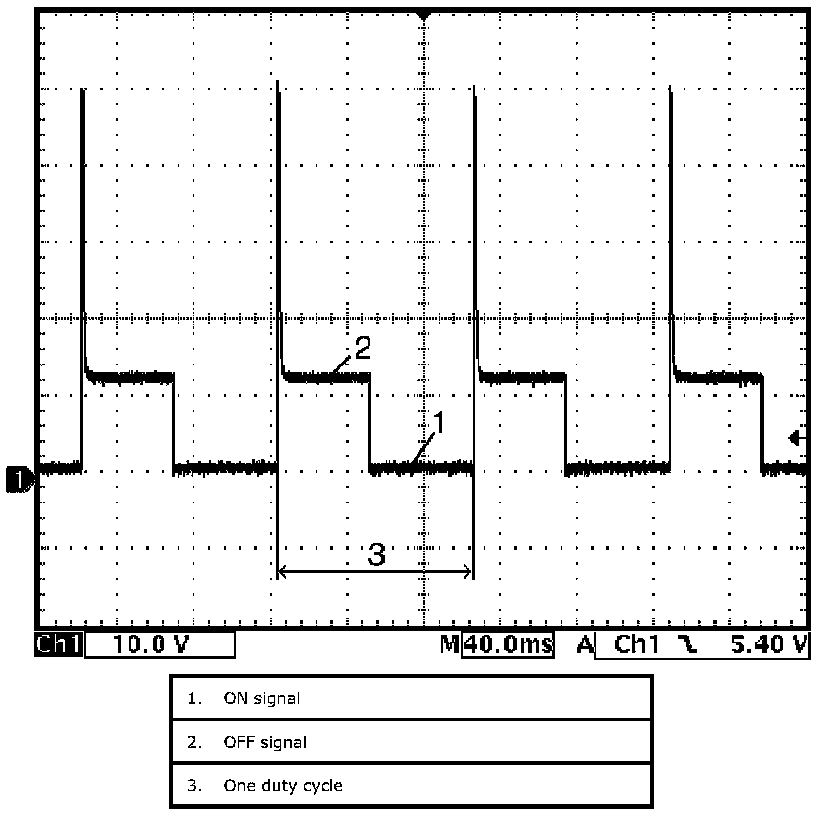

EVAP canister purge valve Signal:

Reference Waveform No. 4:









Reference waveform No.5

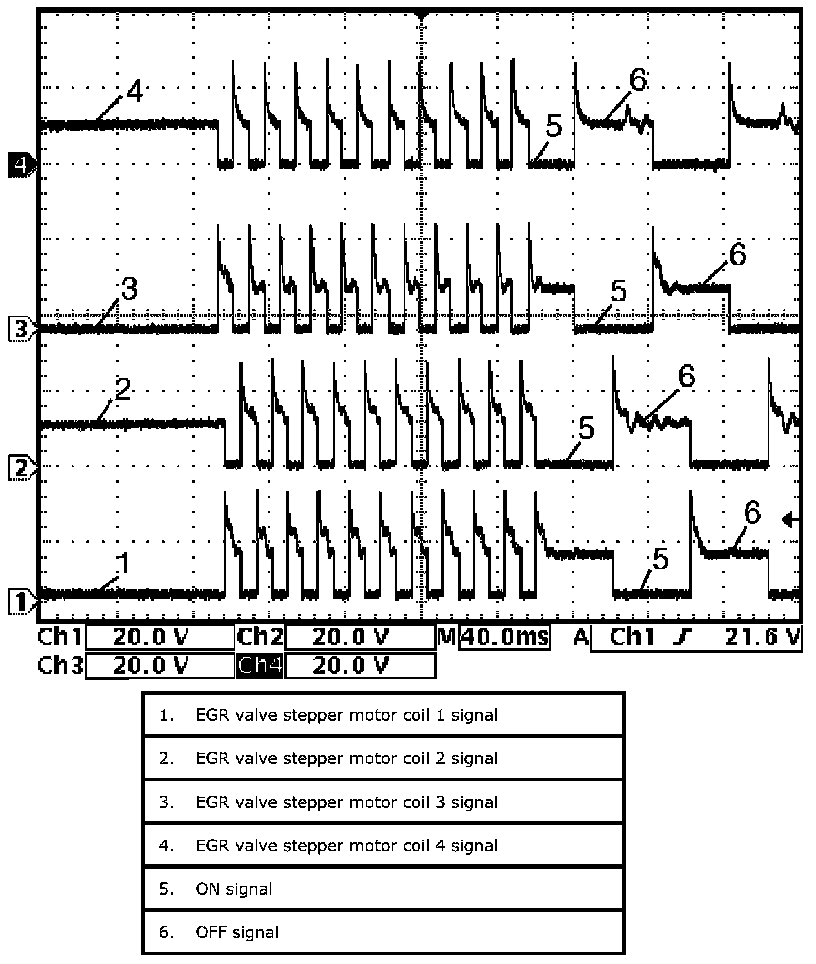

EGR valve Signal:

Reference Waveform No. 5:









Reference waveform No.6

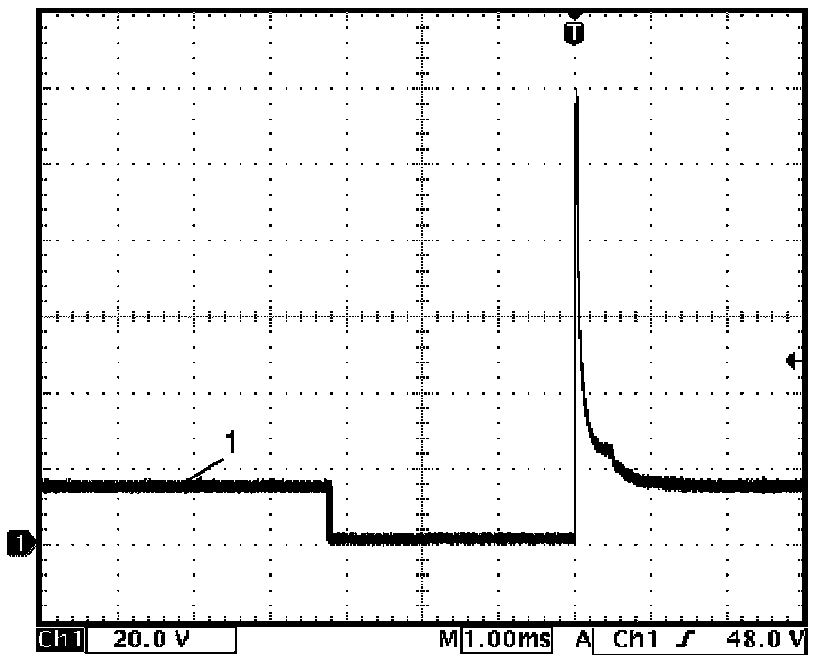

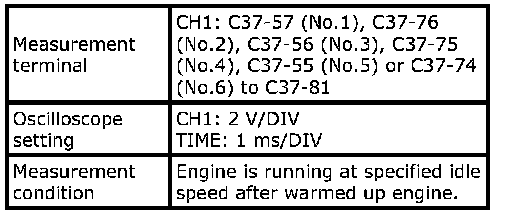

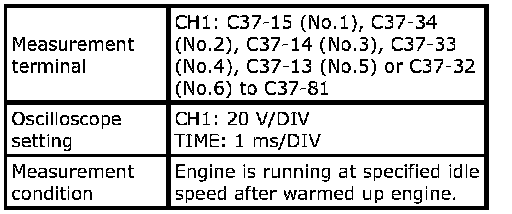

Fuel injector signal:

Reference Waveform No. 6:









Reference waveform No.7

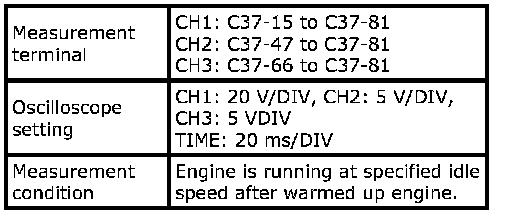

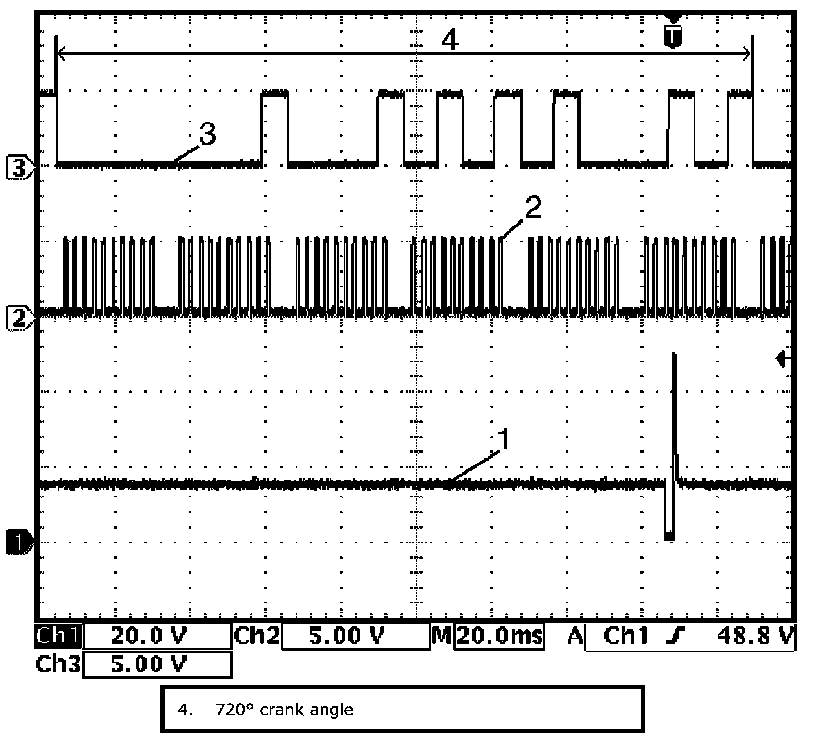

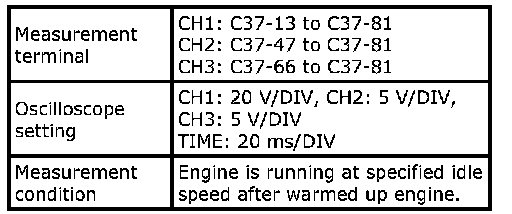

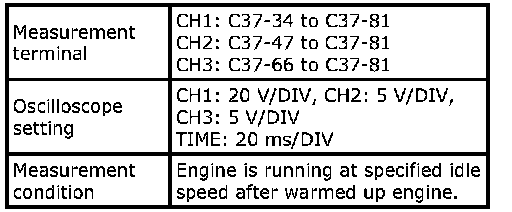

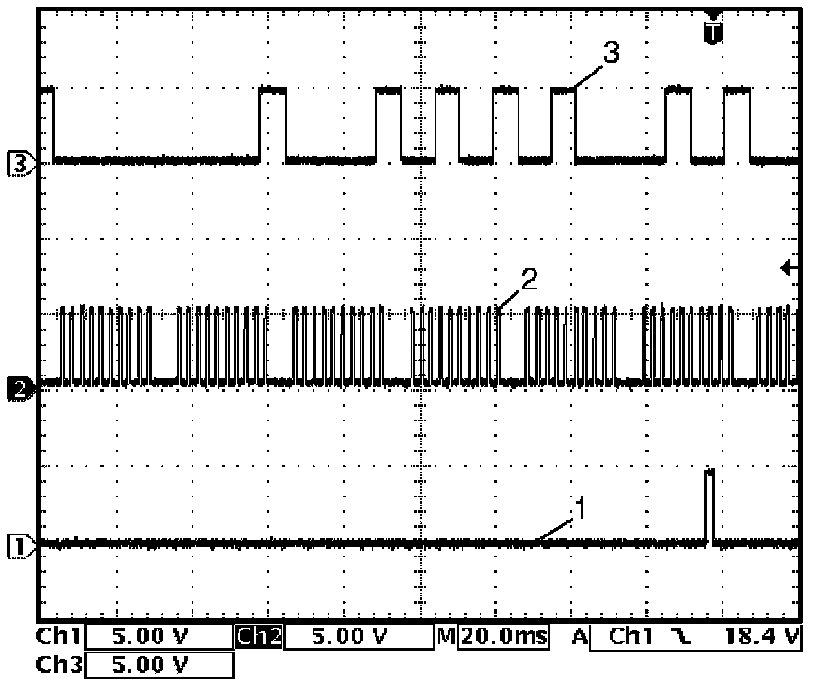

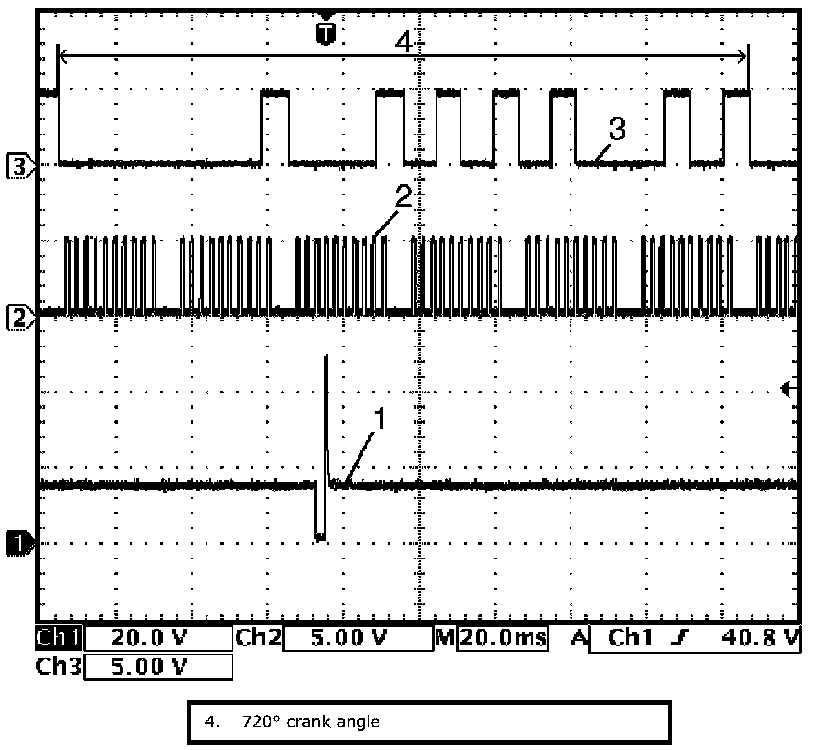

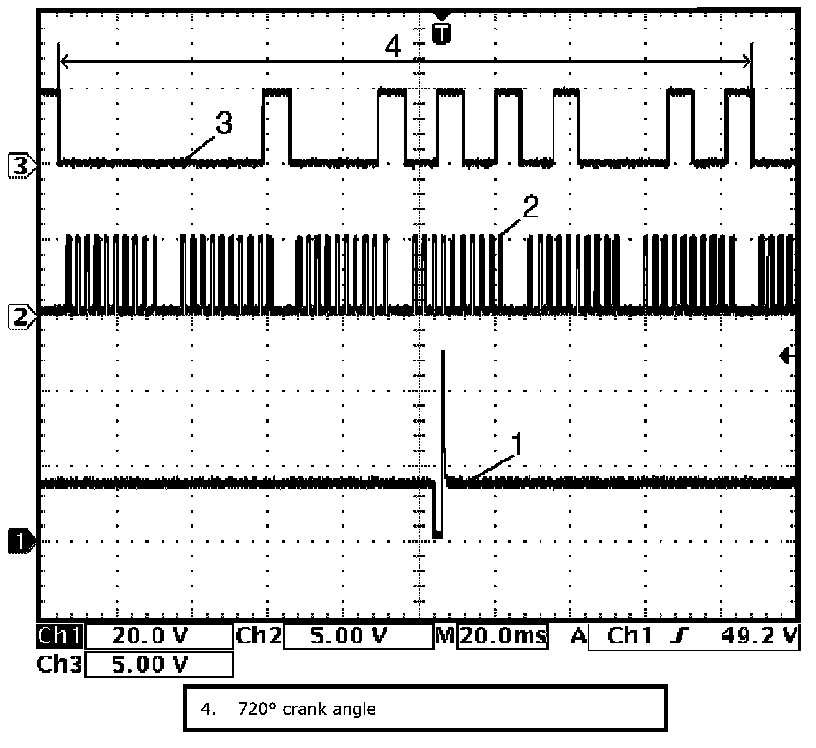

Fuel injector No.5 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 7:









Reference waveform No.8

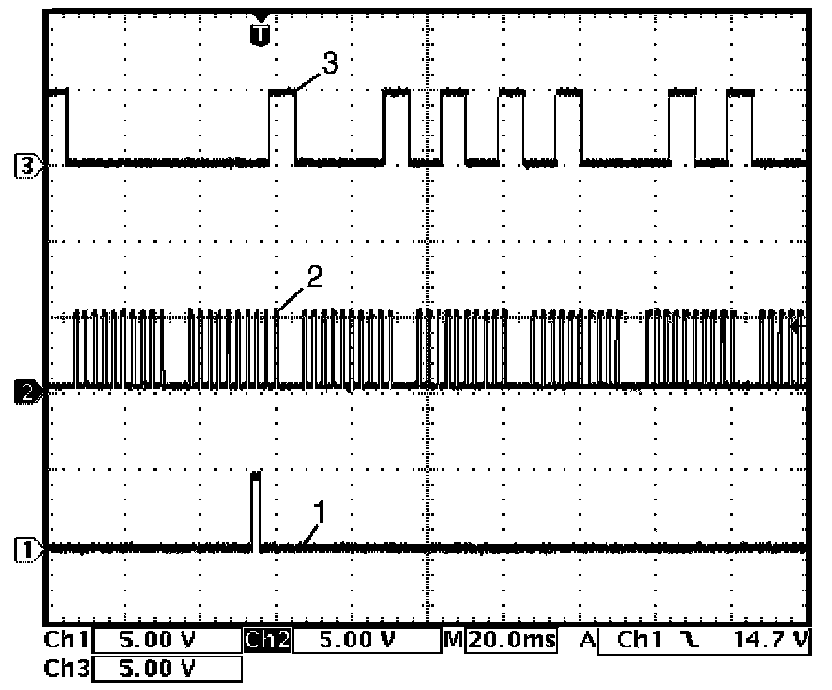

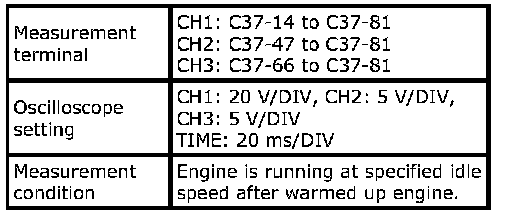

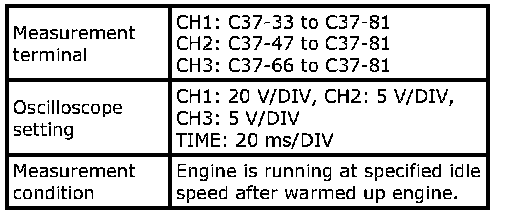

Fuel injector No.3 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 8:









Reference waveform No.9
Fuel injector No.1 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 9:









Reference waveform No.10

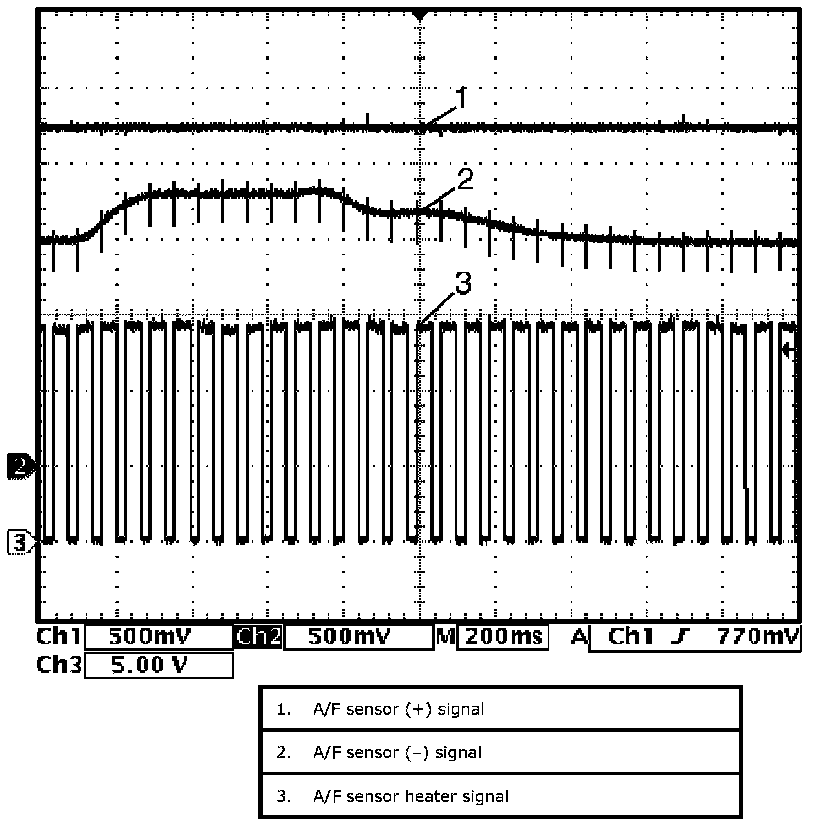

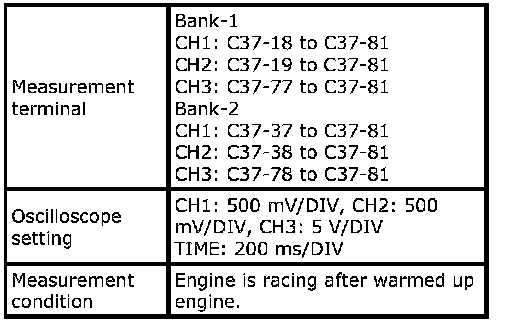

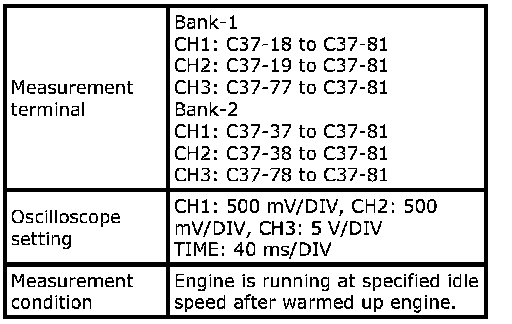

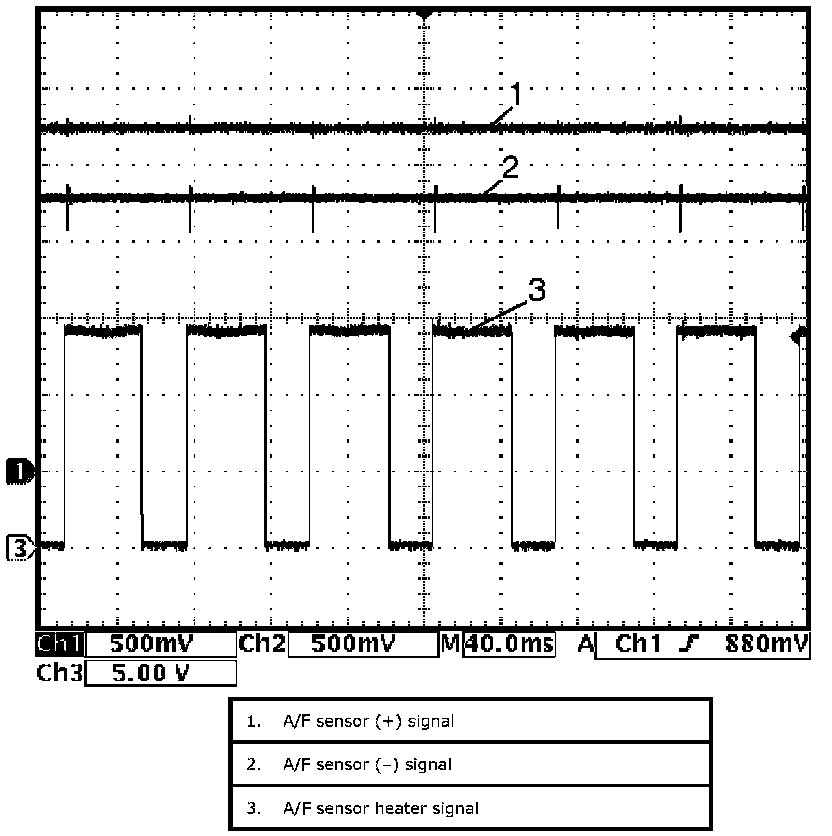

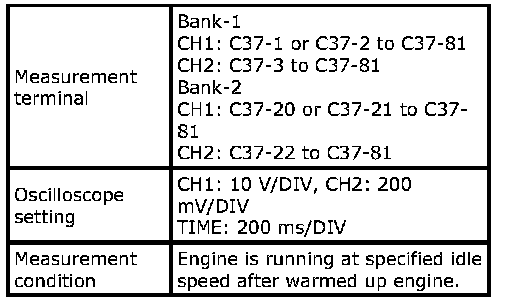

A/F sensor heater and A/F sensor signals (Bank-1 and Bank-2):

Reference Waveform No. 10:









Reference waveform No.11
A/F sensor heater and A/F sensor signals (Bank-1 and Bank-2):

Reference Waveform No. 11:









Reference waveform No.12

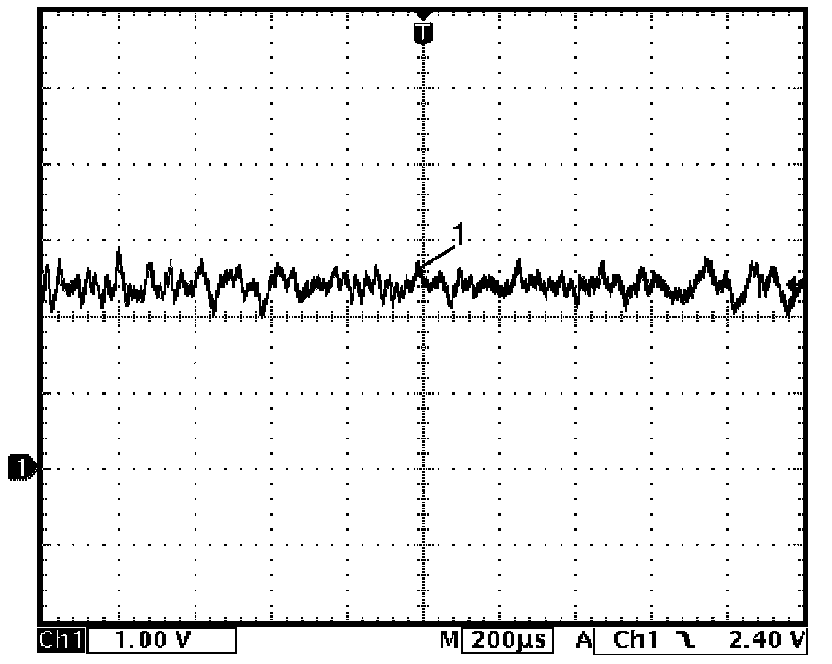

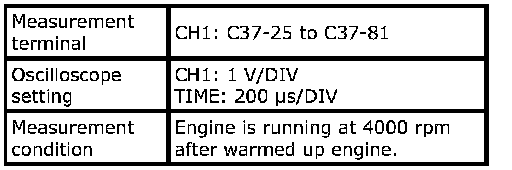

Knock sensor signal (1):

Reference Waveform No. 12:









Reference waveform No.13
Fuel injector No.6 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 13:









Reference waveform No.14
Fuel injector No.4 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 14:









Reference waveform No.15
Fuel injector No.2 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 15:









Reference waveform No.16

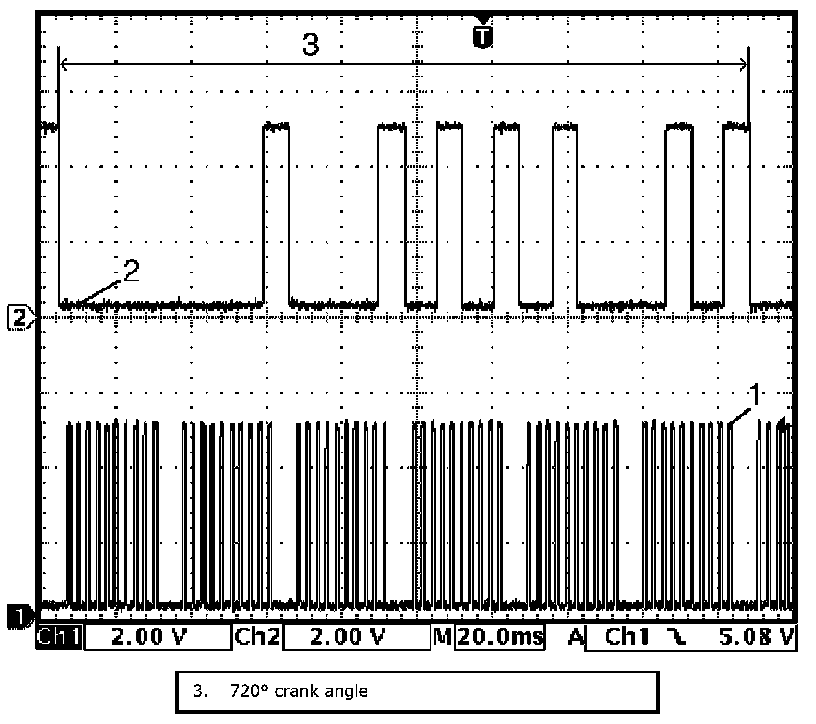

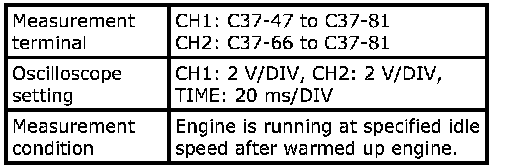

CKP sensor (1) and CMP sensor (2) signals:

Reference Waveform No. 16:









Reference waveform No.17

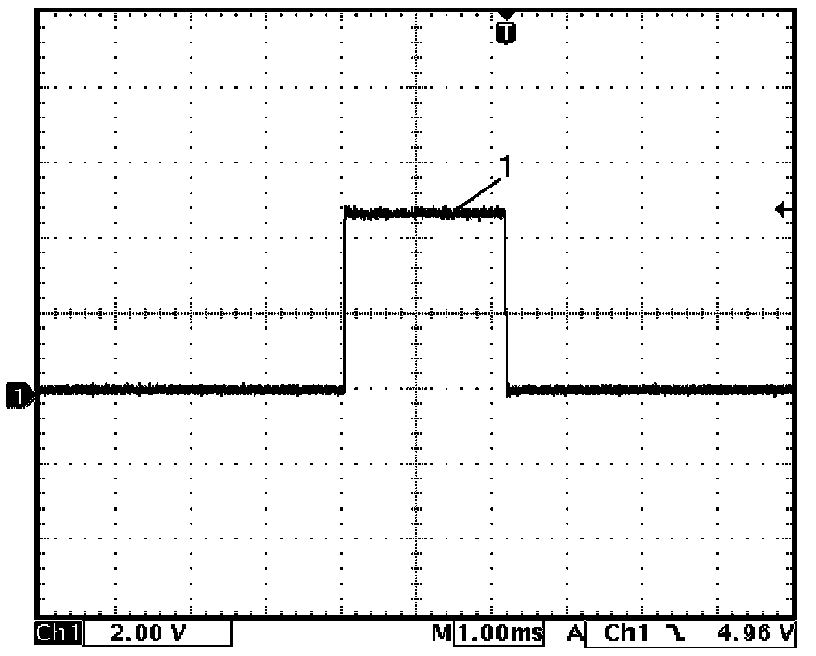

Ignition coil signal (1):

Reference Waveform No. 17:









Reference waveform No.18

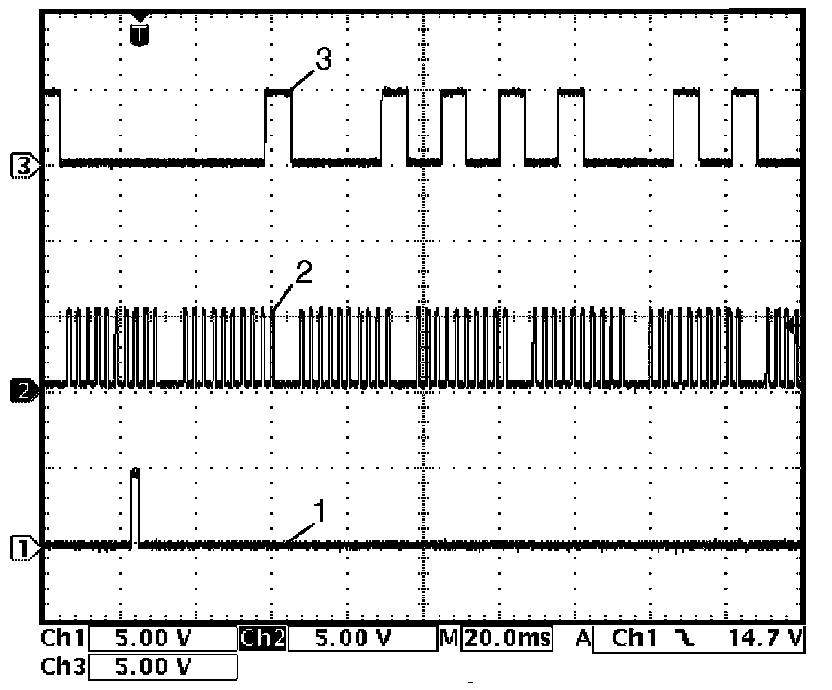

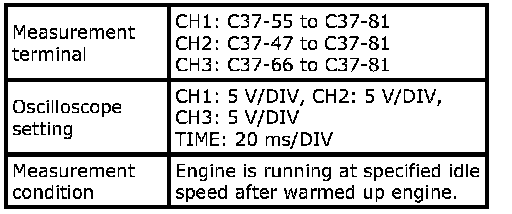

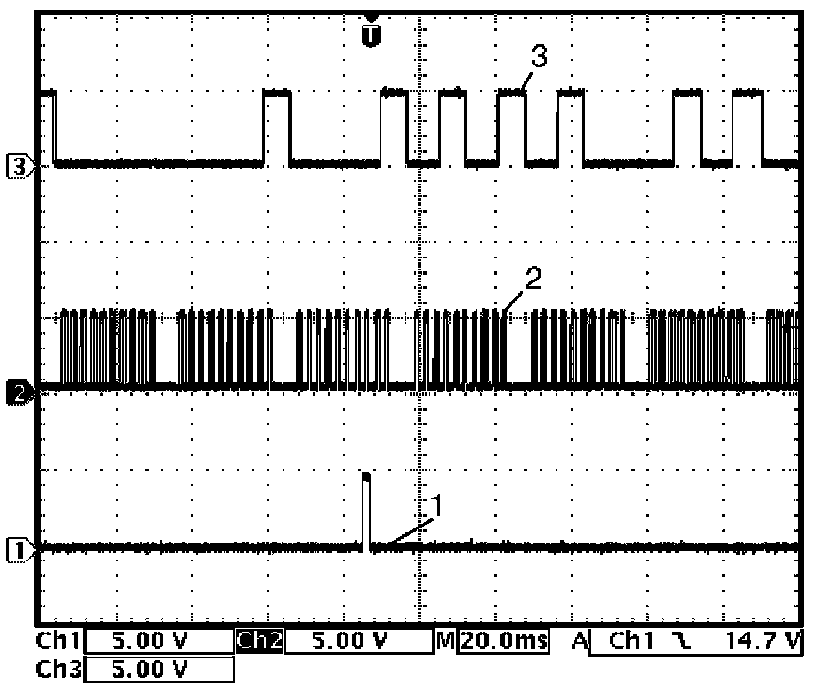

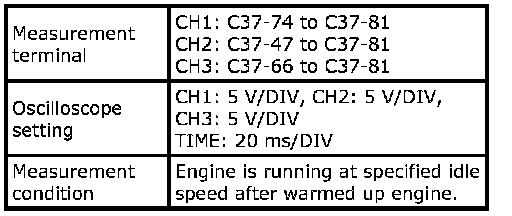

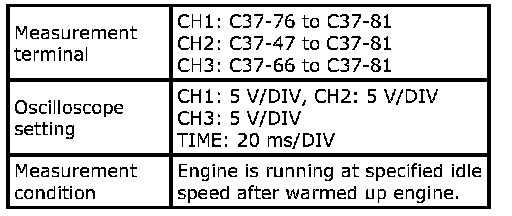

Ignition coil No.5 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 18:









Reference waveform No.19

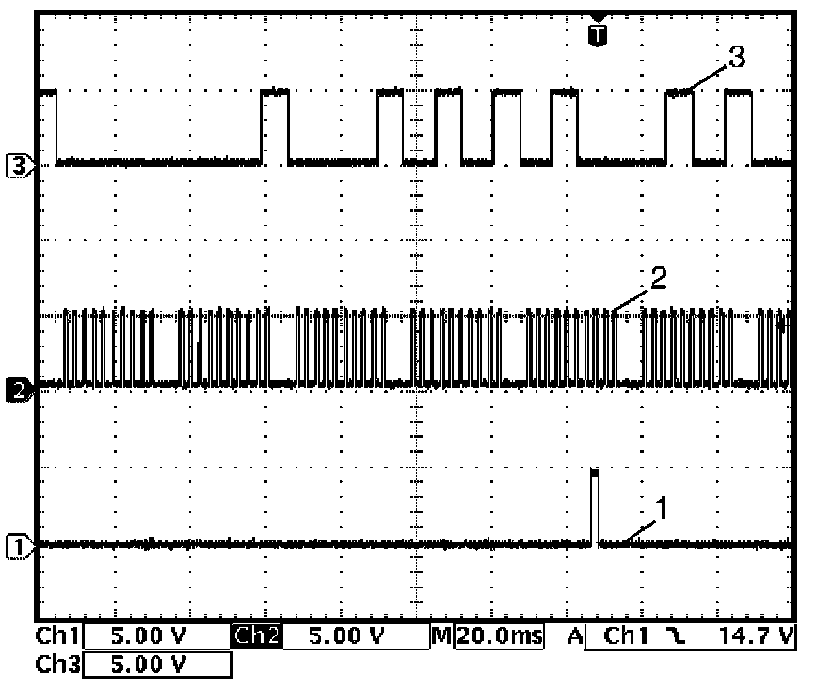

Ignition coil No.3 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 19:









Reference waveform No.20

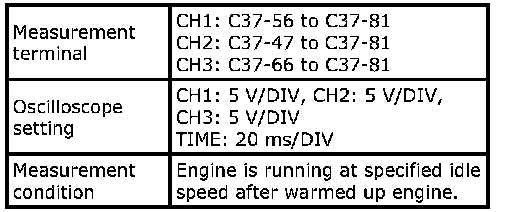

Ignition coil No.1 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 20:









Reference waveform No.21

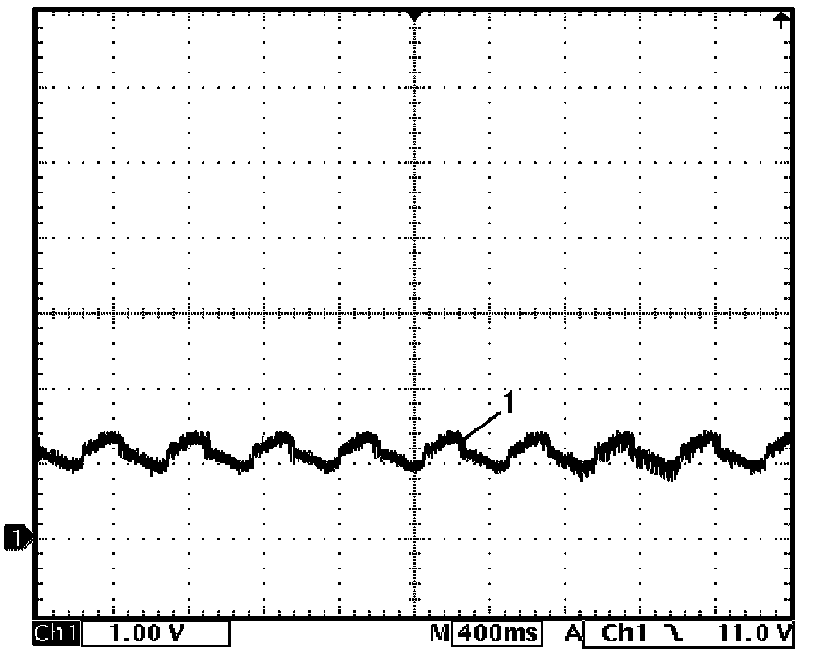

MAP sensor signal (1):

Reference Waveform No. 21:









Reference waveform No.22

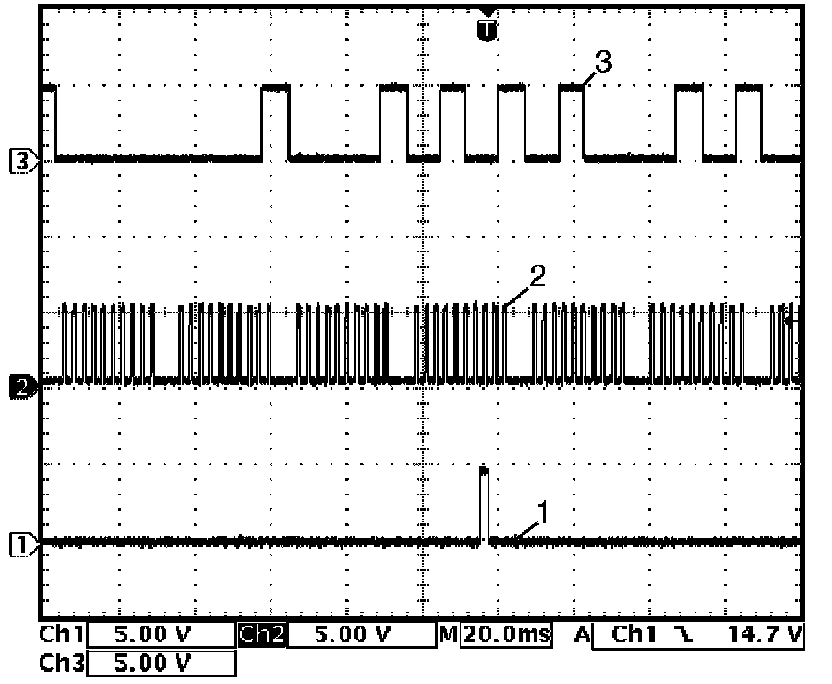

Ignition coil No.6 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 22:









Reference waveform No.23
Ignition coil No.4 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 23:









Reference waveform No.24
Ignition coil No.2 (1), CKP sensor (2) and CMP sensor (3) signals:

Reference Waveform No. 24:

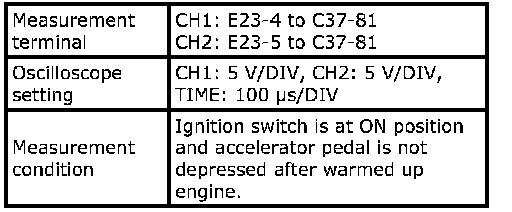

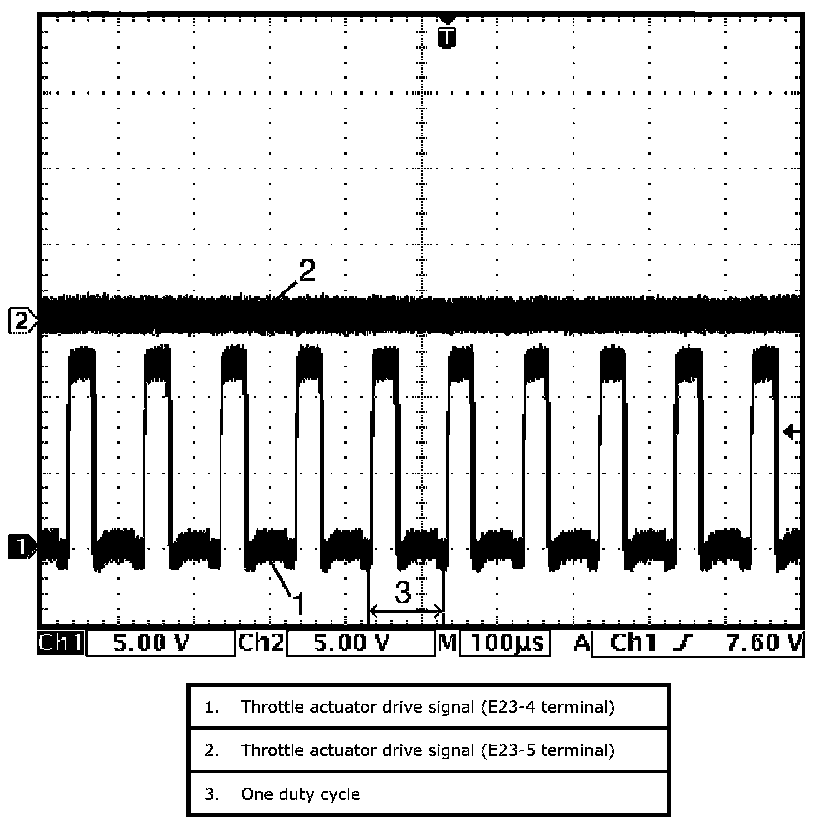

Reference waveform No.25

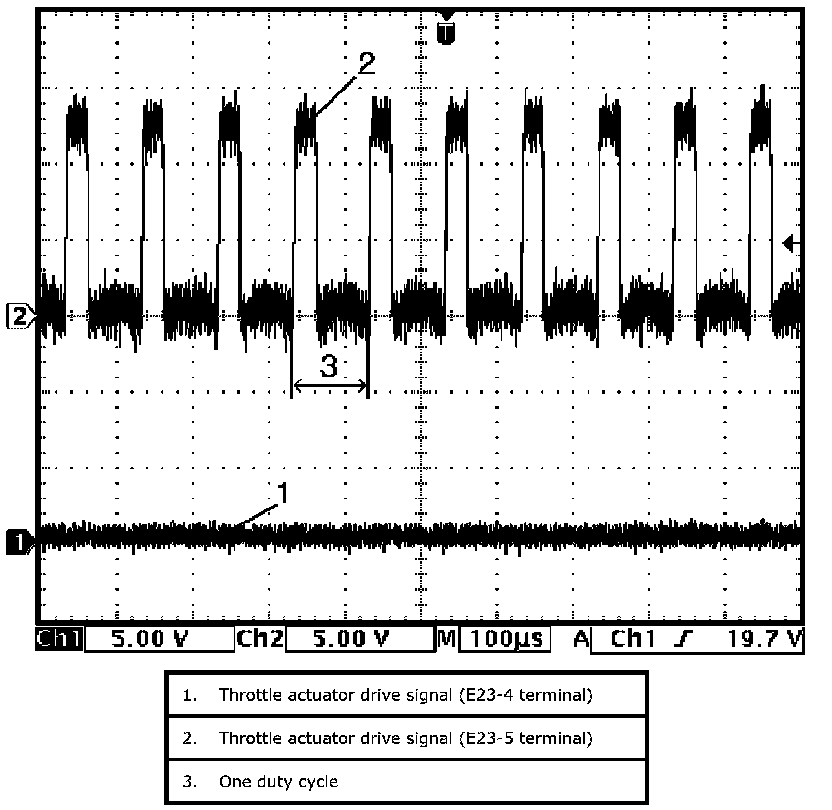

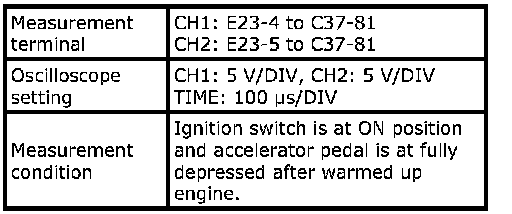

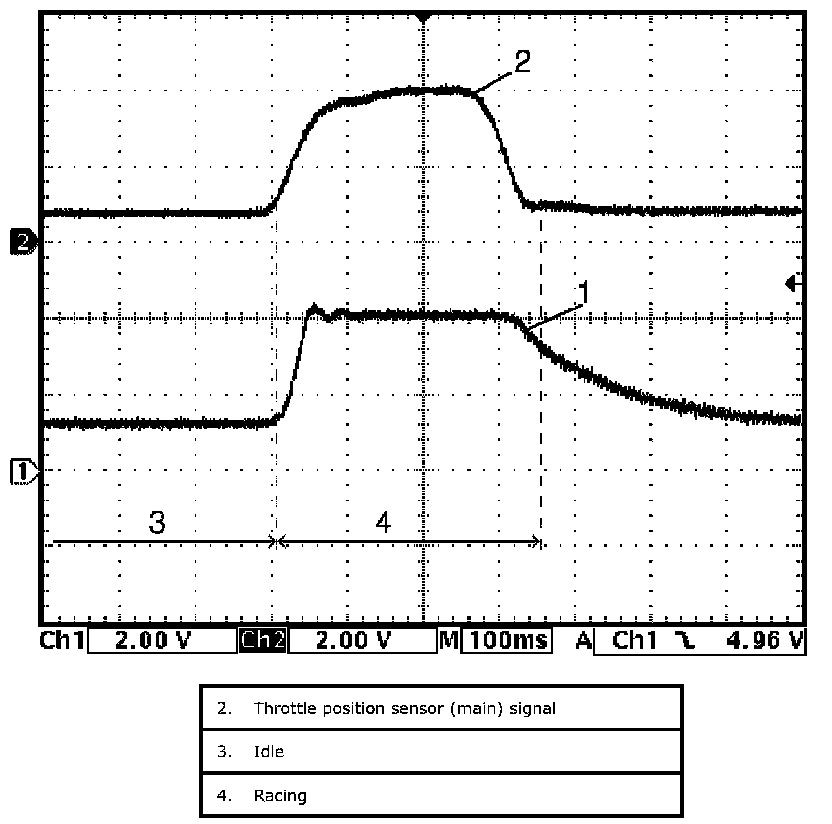

Throttle actuator output signals:

Reference Waveform No. 25:









Reference waveform No.26
Throttle actuator output signals:

Reference Waveform No. 26:









Reference waveform No.27

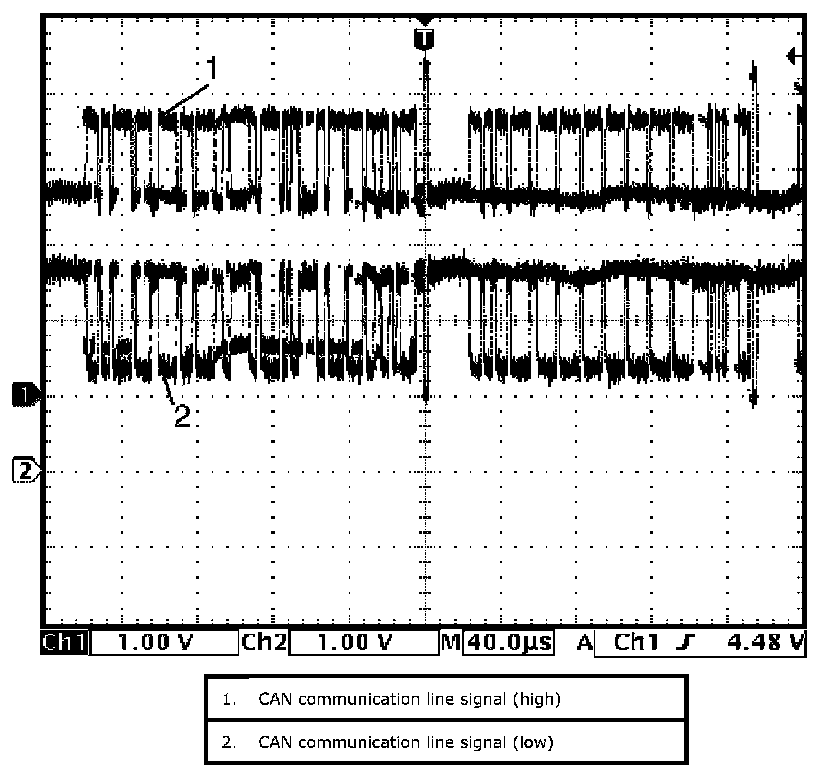

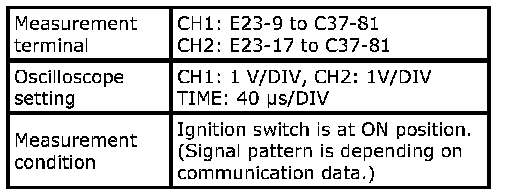

CAN communication line signals:

Reference Waveform No. 27:

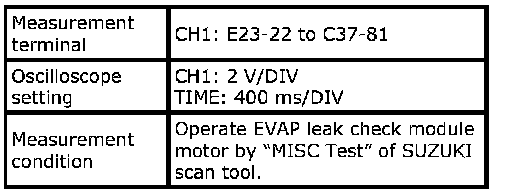

Reference waveform No.28

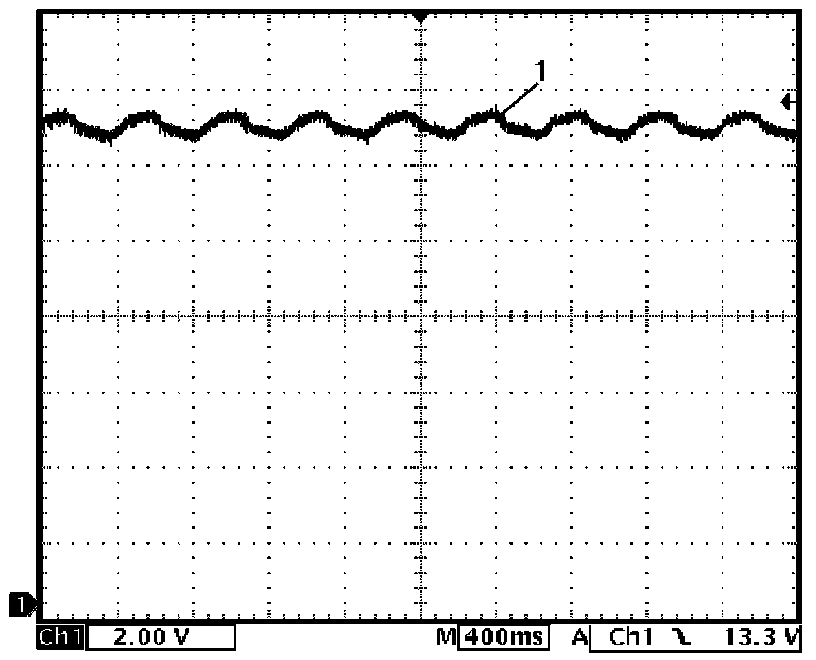

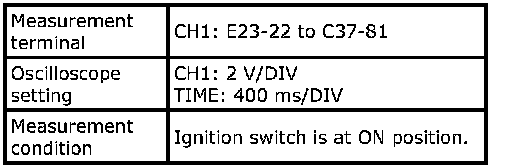

EVAP leak check module motor drive signal (1):

Reference Waveform No. 28:









Reference waveform No.29
EVAP leak check module motor drive signal (1):

Reference Waveform No. 29:

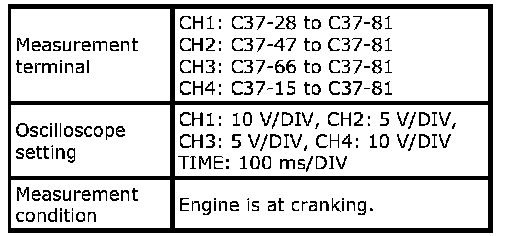

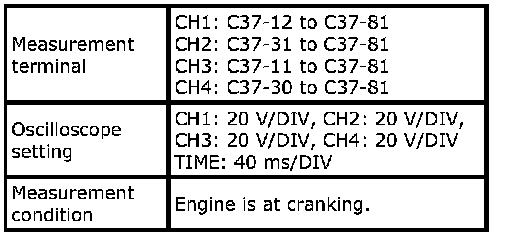

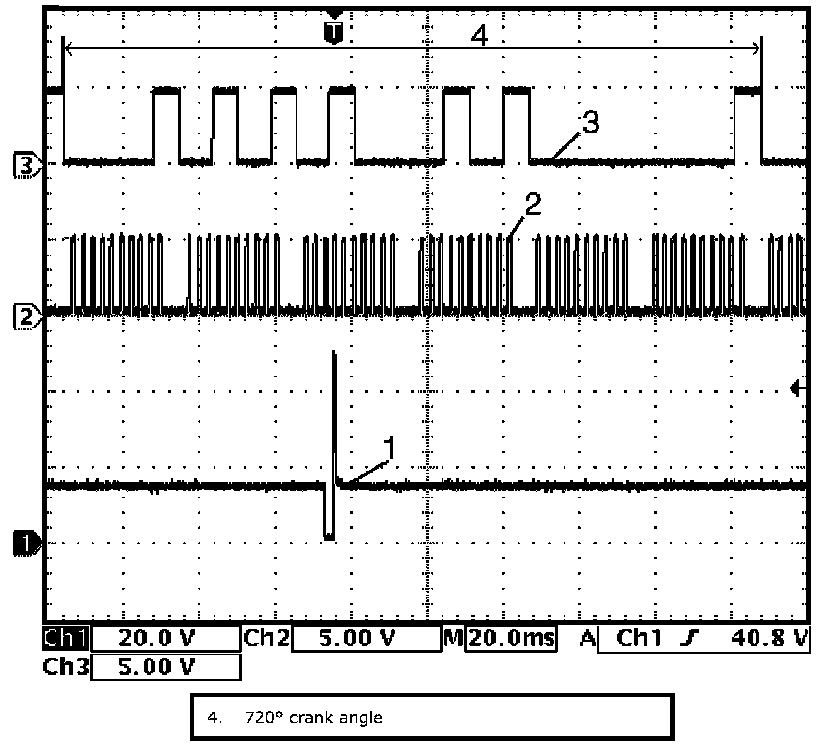

Reference waveform No.30

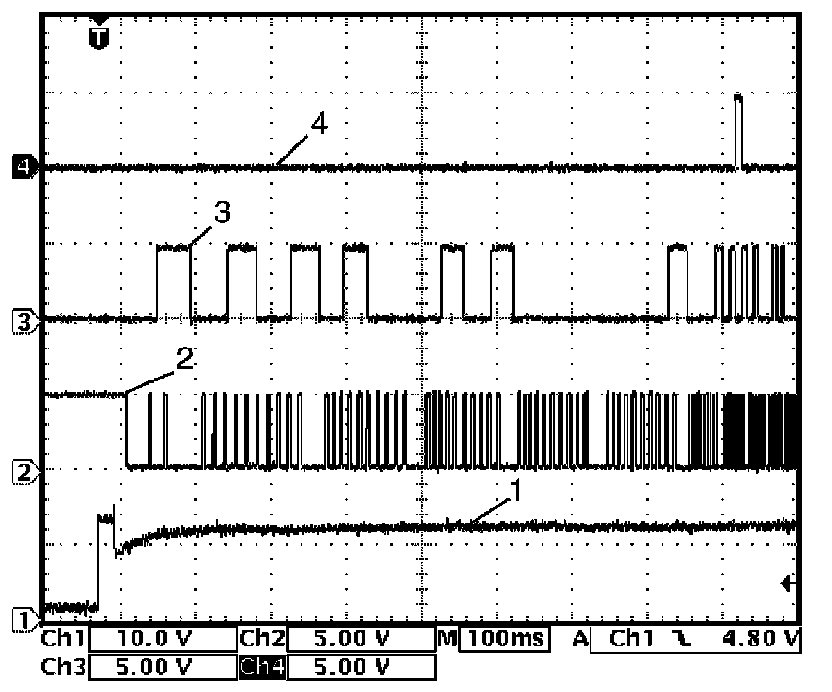

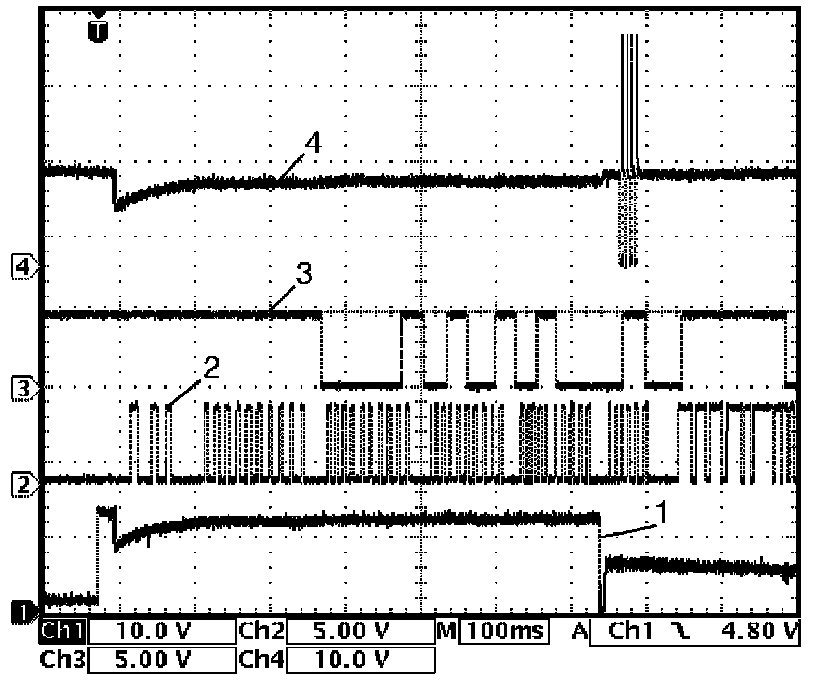

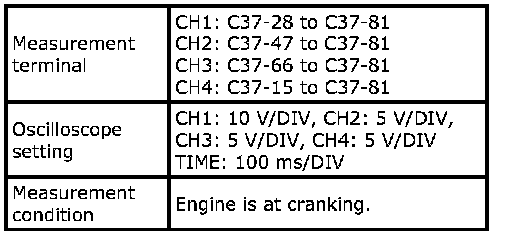

Start (1), CKP sensor (2), CMP sensor (3) and ignition coil No.1 (4) signals:

Reference Waveform No. 30:









Reference waveform No.31
Start (1), CKP sensor (2), CMP sensor (3) and fuel injector No.1 (4) signals:

Reference Waveform No. 31:
