System Specifications

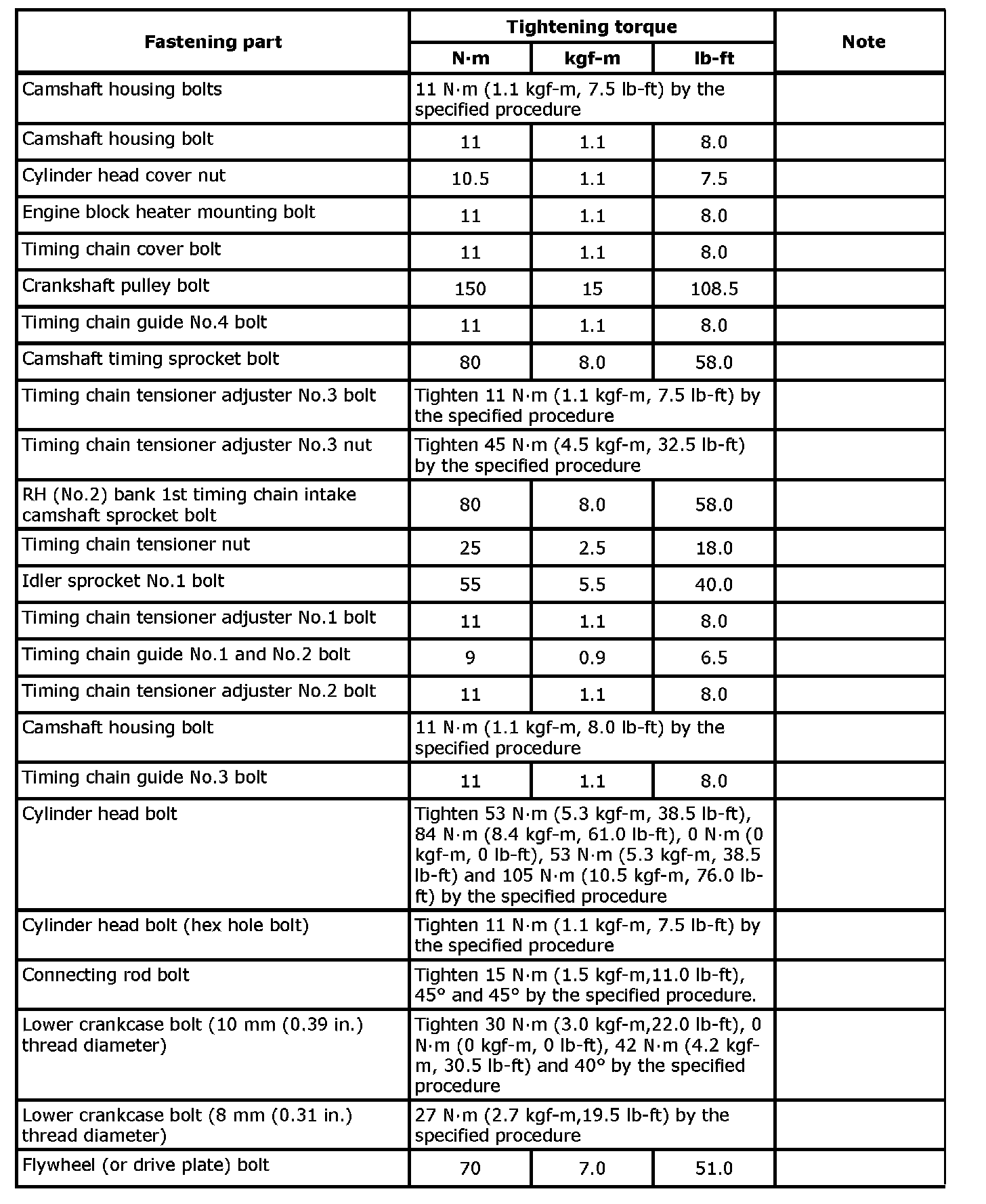

Torque SpecificationsEngine Torque Sheet

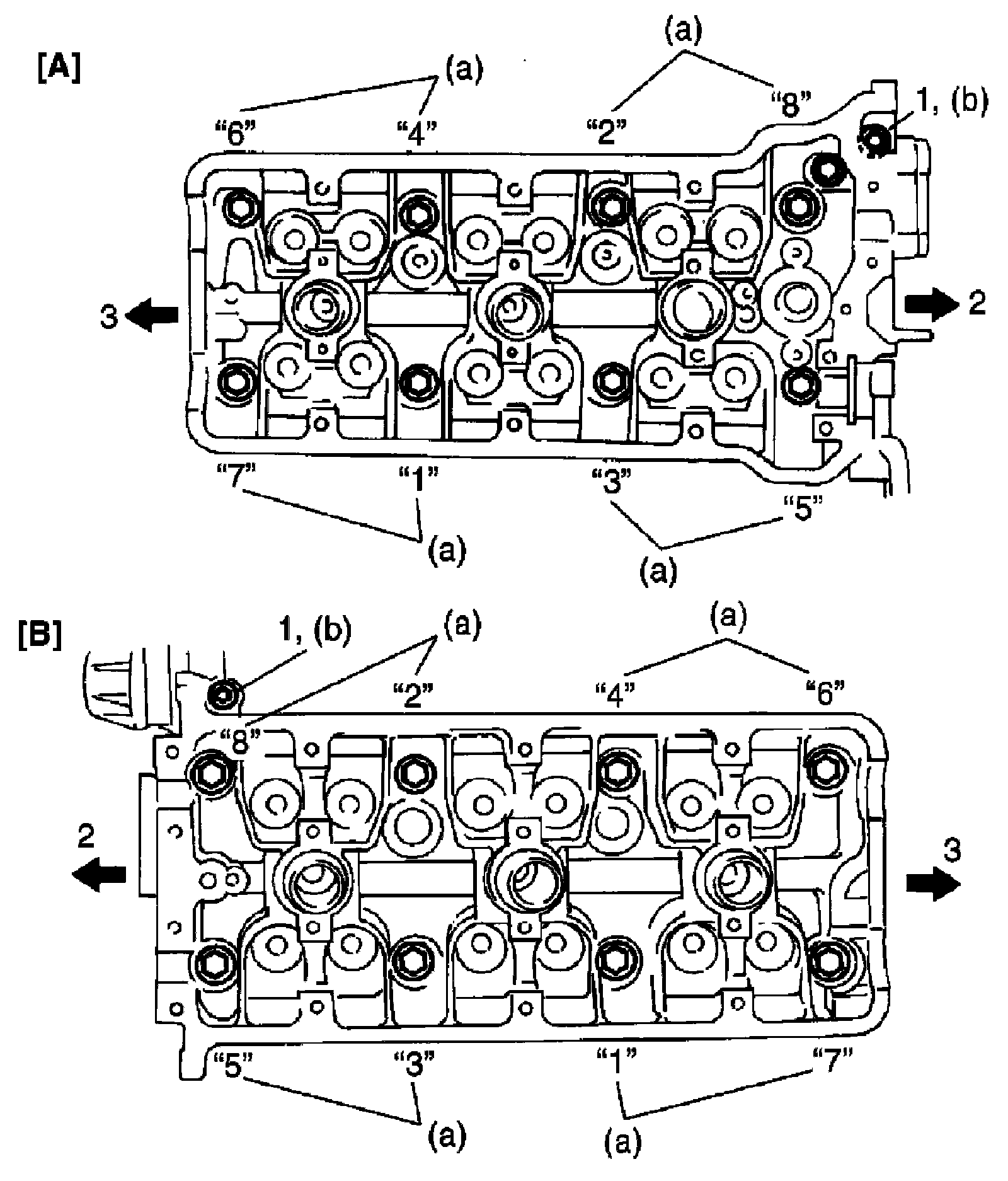

Cylinder Head Torque and Sequence
Step 1 53 Nm (5.3 kgf-m, 38.5 ft. lbs.)
Step 2 84 Nm (8.4 kgf-m, 61.0 ft. lbs.)
Step 3 (in reverse order) 0 Nm (0 kgf-m, 0 ft. lbs.)
Step 5 53 Nm (5.3 kgf-m, 38.5 ft. lbs.)
Step 6 105 Nm (10.5 kgf-m, 76.0 ft. lbs.)
Cylinder head bolt (hex hole bolt) 11 Nm (1.1 kgf-m, 7.5 ft. lbs.)
Cylinder Head Bolt Reuse
Manufacturer does not specify the need to use new bolts
Intake Manifold Torque and Sequence
No specification or sequence given

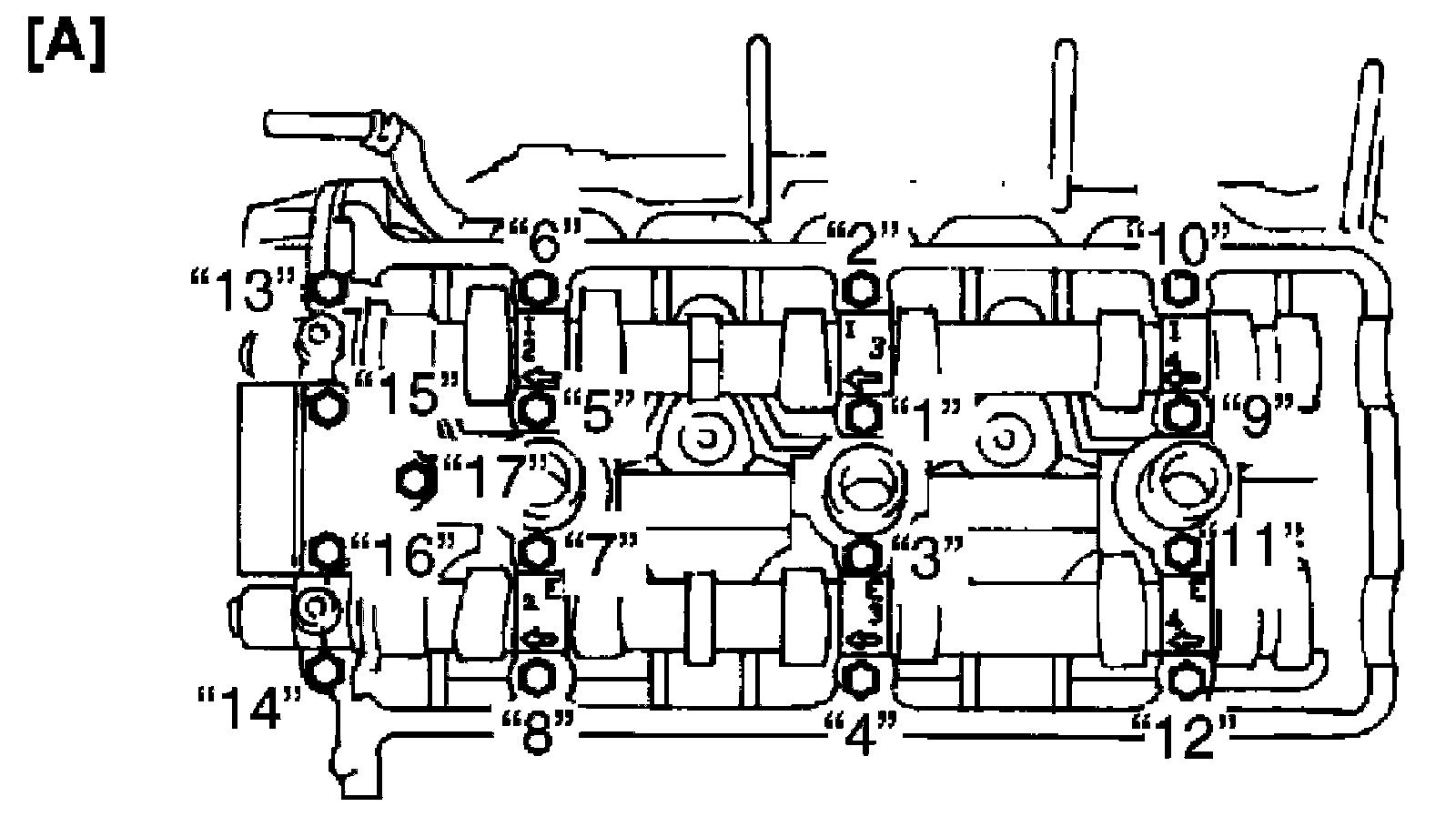

Camshaft Bearing Cap Torque and Sequence
Camshaft Housing Bolts 11 Nm (1.1 kgf-m, 7.5 ft. lbs.)
Main Bearing Cap Torque and Sequence
Lower crankcase bolt (10 mm (0.39 in.) thread diameter)
Step 1 30 Nm (3.0 kgf-m,22.0 ft. lbs.)
Step 2 0 Nm (0 kgf-m, 0 ft. lbs.)
Step 3 42 Nm (4.2 kgf-m, 30.5 ft. lbs.) and 40°
Lower crankcase bolt (8 mm (0.31 in.) thread diameter) 27 Nm (2.7 kgf-m,19.5 ft. lbs.)
Connecting Rod Bearing Cap Torque and Sequence
Connecting Rod Bolt 15 Nm (1.5 kgf-m, 11 ft. lbs.) +45° and 45°
Crankshaft Pulley Torque
Crankshaft Pulley Bolt 150 Nm (15 kgf-m, 108.5 ft. lbs.)
Flywheel/Flex Plate Torque and Sequence
Flywheel (or driveplate) Bolt 70 Nm (7 kgf-m, 51 ft. lbs.)
Oil Pump Torque
Oil Pump Bolt 12 Nm (1.2 kgf-m, 9.0 ft. lbs.)
Exhaust Manifold Torque and Sequence
Exhaust Manifold Stiffener Bolt 30 Nm (3.0 kg-m, 21.5 ft. lbs.)
Exhaust No.1 Pipe Bolt And Nut 50 Nm (5.0 kg-m, 36.5 ft. lbs.)
Water Pump Torque and Sequence
Water Pump Bolt 25 Nm (2.5 kgf-m, 10.0 ft. lbs.)
